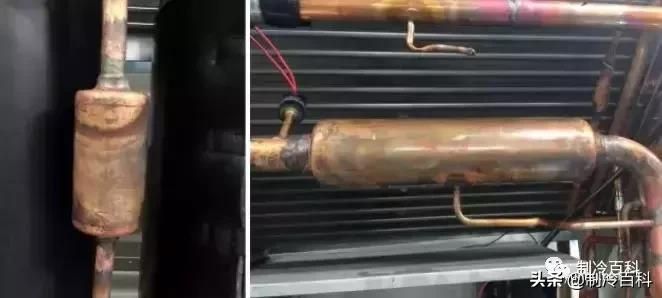

14、消音器：

压缩机排出的高压制冷剂流速很高，一般在10-25m/s之间。因此压缩机排气过程就会产生一定的噪音，因此，消音器的目的就在于降低空调工作时发出的噪音，虽然做不到完全消失，但可以做到降低的作用，也是比较实用的一种工具。

消音器一般也是垂直安装，以利于冷冻油的流动。另外，消音器内的配管插入深度，直接影响消音器的消音效果。因此，在空调生产或维修焊接时，配管插入的深度必须严格控制。

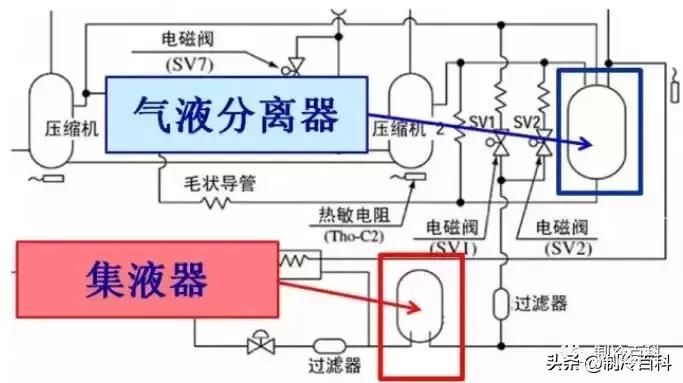

15、储液器：

储液器是一个通常安装在制冷系统高压液管上的压力容器，用来储存制冷系统在负载变化时所导致的多余的制冷剂。

制冷系统运行过程中，由于工况的变化或者对制冷量进行调整时，系统中的制冷剂循环量将发生变化。当开启室内机较少时，系统中部分制冷剂是用不上的，因此为了减少损耗，需要使用集液器这个零部件将多余的冷媒储存起来。

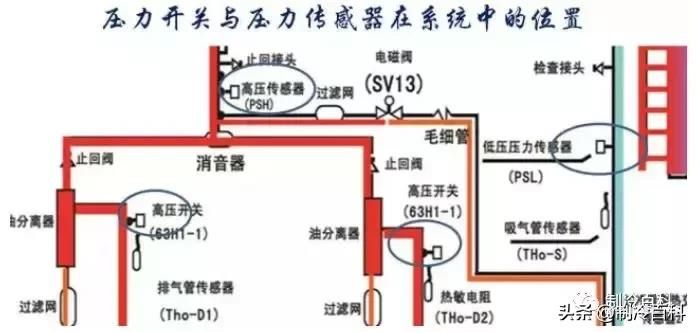

16、压力传感器：

压力传感器是安装于空调室外机管路上，进行压力检测的装置，将压力检测的结果传输到电脑板，从而对空调机其他零部件进行控制。压力传感器是一种能将检测到的压力信号转换成电子信号，由电脑板芯片进行微处理，根据压力检测的结果对空调机的零部件进行精细的控制。如今绝大多数压力传感器都是电容式压力传感器，它由两个靠近的平行膜片和一个坚固的小巧壳体构成。

18、压力开关：

空调压力开关的作用在于保护产品因为压力过高导致的承受不足。当空调机管道中的压力超出设定值范围(过高或过低)压力开关动作，改变控制元件的通断状态，保护空调免受损坏;当压力恢复到正常范围后开关元件恢复通断状态。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

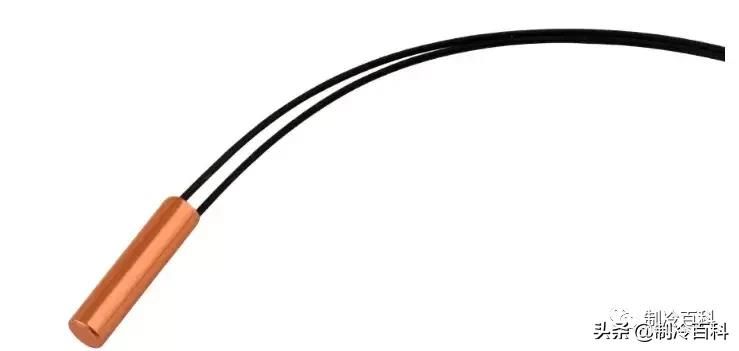

19、温度传感器;

空调中使用的温度传感器主要采用负温度系数热敏电阻(又叫作NTC热敏电阻)。需要注意的是，温度传感器的电阻并不是一成不变的，当温度变化时，它的电阻阻值也发生变化。温度升高其阻值变小，温度降低其组值增大。

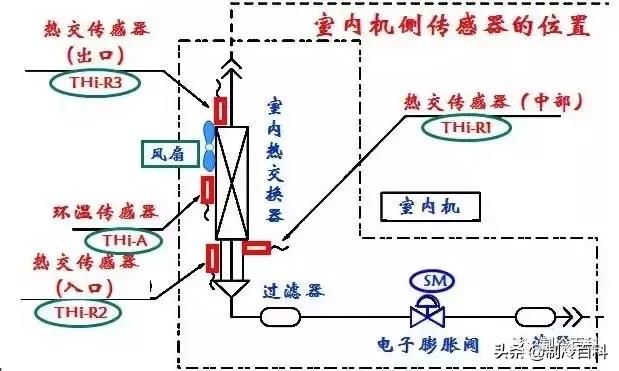

各种温度传感器的作用：

空内环境温度传感器：安装于室内蒸发器进风口，由塑料件支撑，可用来检测室内环境温度是否达到设定值。

室内盘管温度传感器：安装在室内蒸发器管道上，外面用金属管包装，它直接与管道相接触，所测量的温度接近制冷系统温度。

室外环境温度传感器：安装在室外机散热器上，由塑料件支撑，用来检测室外环境温度。

室外盘管温度传感器：安装在室外机散热器上，用金属管包装，用来检测室外管道温度。

压缩机排气温传感器：安装在室外压缩机排气管上，用金属管包装。

室外回气温度传感器：检测压缩机的回气温度，保证回到压缩机的冷媒是过热蒸汽，防止压缩机回液。

压缩机底部温传感器：主要用于检测压缩机底部温度，压缩机底部温度低可能因为冷媒回液，温度太高可能因冷媒不足。

其它温度传感器：另外系统中还有过冷却盘管传感器、功率晶体模块传感器、出风温度传感器等各种类型传感器。
