光纤收发器指示灯状况（故障）说明(图文)
说明：文章内容仅供预览，部分内容可能不全。下载后的文档，内容与下面显示的完全一致。下载之前请确认下面内容是否您想要的，是否完整无缺。

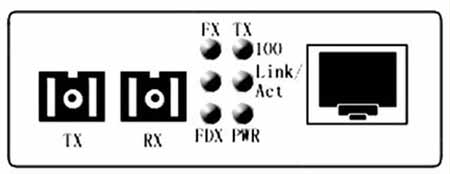

百兆光纤收发器指示灯的面板结构图如下图。
面板上面写着
PWR：电源指示灯
FX：光口链接/状态指示灯
FX LINK/ACT：光口链接/状态指示灯
FDX：光口工作模式指示灯
TX-100：电口信号指示灯
TX LINK/ACT：电链接/状态指示灯
| 指示灯 | 功能 | 状态 | 工作情况 |
| PWR | 电源指示灯 | 亮 | 有电 |
| 灭 | 无电 | ||
| FX | 光口链接/状态指示灯 | 亮 | 有光输入 |
| 灭 | 无光输入 | ||
| FX LINK/ACT | 光口链接/状态指示灯 | 亮 | 光纤链路连通 |
| 闪烁 | 有数据流通 | ||
| 灭 | 光纤链路未连通 | ||
| FDX | 光口工作模式指示灯 | 亮 | 全双工 |
| 灭 | 半双工，有数据流通时闪烁 | ||
| TX-100 | 电口信号指示灯 | 亮 | 100M信号 |
| 灭 | 10M信号 | ||
| TX LINK/ACT | 电口链接/状态指示灯 | 亮 | 连通 |
| 闪烁 | 有数据流通 | ||
| 灭 | 未连通 |
