格力空调电子膨胀阀故障判定与“E6”故障处理指导方法

一、电子膨胀阀常见故障原因

电器电子膨胀阀是一种利用电子控制器通过电缆向线圈发出脉冲控制信号，控制施加于膨胀阀上的电压或电流，从而控制阀针的动作实现阀口流通面积改变达到流量自动调节目的的节流器件，是空调器的重要部件之一，随着节能减排工作的推进，电子膨胀阀使用量不断增加，为便于维修人员准确判断故障原因，具体内容如下。

1、电子膨胀阀-不调节-电子膨胀阀卡死 ；

2、电子膨胀阀-不调节-电子膨胀阀线圈脱落 ；

3、电子膨胀阀-不调节-电子膨胀阀线圈坏 ；

4、电子膨胀阀-不调节-电子膨胀阀接线松脱 ；

5、电子膨胀阀-不调节-电子膨胀阀线圈安装不到位 ；

6、电子膨胀阀-电子膨胀阀漏-电子膨胀阀阀体裂漏 ；

7、电子膨胀阀-电子膨胀阀漏-电子膨胀阀阀体焊接漏。

二、常见故障判定方法

1、电子膨胀阀-不调节-电子膨胀阀卡死

根据显示板故障代码及空调故障现象判定是否在电子膨胀阀组件段出现堵、节流异常故障；

接通电源，重新开机，请手感电子膨胀阀是否有动作或耳听阀体是否有“KATA KATA”的动作音，如无动作，请确认阀体是否完全套入线圈内（OK） →线圈与电路板连接是否可靠（OK）→ 导线与端子连接正确（OK） →线圈通电情况（12±1.2V）（OK）；

测试线圈各相与其公共端（一般为蓝线或灰线）电阻是否符合要求 46±3Ω，若出现无电阻或电阻偏差较大问题，则判断为电子膨胀阀线圈故障，若线圈无故障，则判定为电子膨胀阀卡死。

2、电子膨胀阀-不调节-电子膨胀阀线圈脱落

检查电子膨胀阀线圈是否脱离电子膨胀阀，若线圈脱落重新固定后故障消失，则判定为此故障。

3、电子膨胀阀-不调节-电子膨胀阀线圈坏

测试电子膨胀阀线圈各相与其公共端电阻是否符合要求 46±3Ω，若出现无电阻或电阻偏差较大问题，则判断为此故障。

4、电子膨胀阀-不调节-电子膨胀阀接线松脱

检查电子膨胀阀线圈连接器与主板是否连接良好，若连接器脱出或接触不良则判定为此故障。

5、电子膨胀阀-不调节-电子膨胀阀线圈安装不到位

检查电子膨胀阀线圈是否与电子膨胀阀装配到位，若线圈装配不到位，则判定为此故障。

6、电子膨胀阀-电子膨胀阀漏-电子膨胀阀阀体裂漏

进行气密性检验，查找漏点，若为阀体本身泄漏，则判定为此故障。

7、电子膨胀阀-电子膨胀阀漏-电子膨胀阀阀体焊接漏

进行气密性检验，查找漏点，若为阀焊点处泄漏，则判定为此故障。

三、关于电子膨胀阀损坏导致“E6”故障处理指导方法

较多因“E6”故障导致频繁更换控制器的问题，经过核实是由于机组电子膨胀阀线圈进水导致阀体及线圈短路，从而烧坏主板控制器。

1.故障现象： 检测空调为“E6”故障。

2.失效机理： 电子膨胀阀线圈导致机器出现“E6”的机理如下：

3.检查步骤：

空调内机显示“E6”故障，并用变频检测仪检测是内机故障还是外机故障。如检测是内机故障，则更换相应的配件即可；如检测是外机故障，则进行下一步判断。

检查外机主板上控制电子膨胀阀的芯片 ULN 器件是否损坏，如发现已损坏则极有可能是电子膨胀阀损坏了，需一次性同步检查电子膨胀阀线圈及阀体是否损坏（方法是检查线圈电阻是否存在短路等异常情况），若损坏则同步更换外机控制器和膨胀阀线圈。

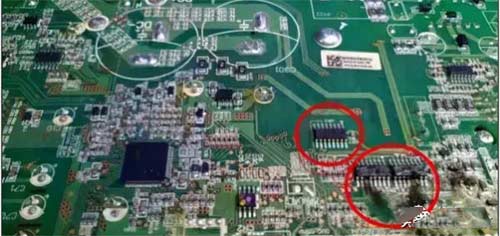

说明： 判断主板上控制电子膨胀阀芯片是否损坏的方法：检查图 上的红色圈所示位置是有否烧坏变黑的现象。
