空调连接管加长需要专门的工具,割刀,扩口器,保温棉,焊炬枪,乙炔,氧气,铜焊条
根据需要的长度截取相应的铜管成品长度,用割刀从包装内铜管的中间割断并扩口,然后用焊炬枪焊接,一般不建议自己处理,需要到专门的制冷设备店里或售后,由专业人员处理加长。
就把内机装好后,把升出外面的管子割断,然后加上所需要的长度就可以了呀,加上的时候是用小氧气焊焊上去的买了空调没有?如果没有,就让他们拿一根全新的足够长的管子给你,然后你把原包装的还给他们,你再补差价,这样做是最保险的!有“直通”管接部件。
要用管卡固定在墙体上

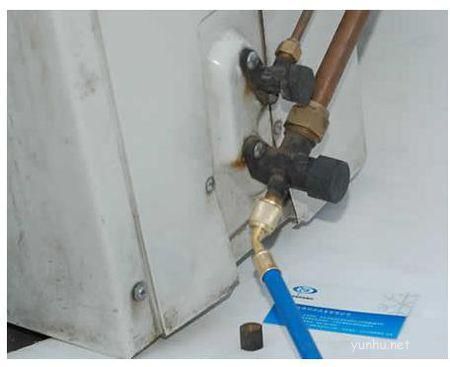

空调内外机连接管加长之后,连接管多余长度部分要在靠近室外机截止阀的部位弯成圆形,其它部分要在适当位置用专用的管卡固定在墙体上,防止大风吹着连接管来回晃动时间久了而损坏
管卡固定的时候不能使连接管局部变形。
把一根铜管的口,用扩口器扩成喇叭口状,套住另一同样直径的铜管,用转用高温喷灯或气焊,将铜焊条融化焊接。
简称“铜焊”
1. 空调铜管连接方法
(1)空调铜管连接时,清除管断面毛刺及污物,将管件卡、环套于管道的外壁,通过管件螺纹接口,将卡环压紧于铜管外表面与管件内表面间完成严密连接,将铜管切断后,切口处毛刺、污物清理干净,采用专用的扩口成型工具,进行扩口加工成杯形或锥形;
(2)连接时通过铜管件的螺纹接口,将加工好成杯形或锥形管端压紧于铜管件、杯形或锥形的外表面,锁紧管件螺母,完成严密连接;
(3)空调铜管连接直接加工成翻边管件:铜管管端口采用专用机械或手工翻边工具,加工成翻边法兰状。
通过钢制活套法兰实施连接,紧固螺栓完成严密的连接,用熔点低于用材的钎料和用材一起加热,在用材不熔化的情况下,钎料熔化后,填充进两用材连接处缝隙,完成钎焊缝
2. 空调铜管连接的要点空调铜管连接方式之钎焊操作要点
(1)将铜管外表面、焊件管件内外表面的氧化膜及油 污、杂物清理干净。
在管外表面、管件内表面均匀涂刷钎剂后,将铜管插入管件中至底端,并适当旋转,以保持均匀的间隙,清除多余钎剂;
(2)用气焊火焰对接头处均匀加热直到加热至钎焊温 度,用钎料接触被加热的接头处,用管接头处高温熔解钎料,至钎料迅速熔化时,可边加热边添加钎料至焊缝填满;
(3)停止加温。
空调铜管的连接通常采用钎焊直接连接或者是用喇叭口连接装置进行连接
不管是哪种方式,关键是要做到冷媒不泄漏。
所以连接好铜管之后要对连接点进行检漏
具体全部过程:
1:先用割刀把两边的管子割掉2-4cm,使管子的切口符合扩喇叭口
2:用胀管器的夹板把铜管夹住(需要选择合适夹板孔),挂机多数是6#和10#的铜管。
然后再用合适的涨管螺丝,慢慢旋进去,等到全部进去就可以了,连接铜管必须有一头是扩管的,不能对焊,只有扩管后插进去,才能用氧焊
3:就是,把一公一母的铜管对插,然后用氧焊枪,一般多用液化气+氧气,来焊接,选用银铜焊条,把焊枪的火焰挑到7-9cm长的火焰,先烧成樱桃红,在把铜焊条靠近铜管融化,焊接上去,就可以了很简单 你看看硬了吗 要是硬了就换一根 新的通根的 不硬就可以焊接 焊接打压保证不漏就可以正常使用找售后来处理吧,铜管一断,里面的氟都跑光了,除了连接好外,还要再抽空,加氟才能正常工作。
还有,千万别开机,不然很容易吸收水分进去,然后维修就麻烦了。
需要使用专用工具:
1、铜管割刀,把两端割整齐
2、套上对接铜接口
3、用扩孔器做喇叭口,连接
若是自己没把握的话,还是尽量请人弄吧,自己做的不好的话,会漏氟利昂。
要专用工具的,
1、铜管割刀,把两端割整齐
2、套上对接铜接口
3、用扩孔器做喇叭口,
连接
若是自己没把握的话,还是尽量请人弄吧,自己做的不好的话,会漏佛里昂
先用测电笔量下绿颜色的线,确认是否是火线。
然后绿线进上面的开关模块孔L处,L1和下面模块L用一根导线连接,蓝色线接N处,双色线接最中间的孔,地线处
