二.综合题
请将每一个空的正确答案写在答题卡【1】-【20】序号的横线上,答在试卷上不得分。
1.计算并填写下表
IP地址 | 125.175.20.7 |
子网掩码 | 255.224.0.0 |
地址类别 | 【1】 |
网络地址 | 【2】 |
直接广播地址 | 【3】 |
主机号 | 【4】 |
子网内的第一个可用IP地址 | 【5】 |
2.如图1所示,某校园网用10Gbps的POS技术与Internet相连,POS接口的帧格式是SDH。.路由协议的选择方案是校园网内部采用OSPF协议,校园网与Internet的连接使用静态路由协议。校园网内的路由器R1设为DHCP服务器,可分配的IP地址是221.89.23.192/26,其中221.89.23.240~221.89.23.254地址除外,地址租用时间为5小时30分。
图1网络结构图
问题:
请阅读以下R3和R1的部分配置信息,并补充【6】~【10】空白处的配置命令或参数,按题目要求完成路由器的配置。
R3的POS接口、OSPF和缺省路由的配置信息
Router-R3#configureterminal
Router-R3(config)#interfacepos4/0
Router-R3(config-if)#descriptionToInternet
Router-R3(config-if)#bandwidth10000000
Router-R3(config-if)#ipaddress211.68.69.170.255.255.255.252
Router-R3(config-if)#crc【6】
Router-R3(config-if)#posframingsdh
Router-R3(config-if)#noipdirected-broadcast
Router-R3(config-if)#posflags1s02
Router-R3(config-if)#noshutdown
Router-R3(config-if)#exit
Router-R3(config)#routerospf63
Router-R3(config-router)#network【7】area0
Router-R3(config-router)#redistributeconnectedmetric-type1subnets
Router-R3(config-router)#area0range【8】
Router-R3(config-router)#exit
Router-R3(config)#iproute0.0.0.0.0.0.0.0211.68.69.169
Router-R3(config)#exit
Router-R3#
R1的DHCP的部分配置信息
Router-R1#configureterminal
Router-R1(config)#ipdhcp【9】221.89.23.240221.89.23.254
Router-R1(config)#ipdhcppoolbupt
Router-R1(dhcp-config)#network221.89.23.192.255.255.255.192
Router-R1(dhcp-config)#default-router221.89.23.1
Router-R1(dhcp-config)#domain-namebupt.edu.cn
Router-R1(dhcp-config)#dns-serveraddress221.89.23.27221.89.23.26
Router-R1(dhcp-config)#lease【10】
Router-R1(dhcp-config)#exit
Router-R1(config)#exit
Router-R1#
3.某客户机使用DHCP获取IP地址等信息,其获取IP地址过程中捕获的4条报文及对第2条报文分析如图2所示。请分析图中的信息,补全图中【11】~【15】的内容。
编号报文摘要
1DHCP:Request,Type:DHCPdiscover
2DHCP:Reply,Type:DHCP【11】
3DHCP:Request,Type:DHCPRequest
4DHCP:Reply,Type:DHCPACK
DLC:-----DLCHeader-------
DLC:Destination=【12】
DLC:Source=001122334455
DLC:Ethertype=0800(IP)
IP:D=【13】,S=192.168.0.1
【14】:D=68,S=67
DHCP:----DHCPHeader-------
DHCP:Bootrecordtype =2(Reply)
DHCP:Hardwareaddresstype=1(10MEthernet)
DHCP:Hardwareaddreslength=6bytes
DHCP:Hops=0
DHCP:Transactionid=6019121F
DHCP:Elapsedboottime=0seconds
DHCP:Flags=0000
DHCP:0=nobroadcast
DHCP:Clientself-assignedaddress=[0.0.0.0]
DHCP:Clientaddress=[192.168.0.180]
DHCP:NextServertouseinbootstrap=[0.0.0.0]
DHCP:RelayAgent=[0.0.0.0]
DHCP:Clienthardwareaddress=001234567890
DHCP:Hostname=“”
DHCP:Bootfilename=“”
DHCP:VendorInformationtag=53825276
图2 在DHCP客户机上捕获的报文及第2条报文的分析

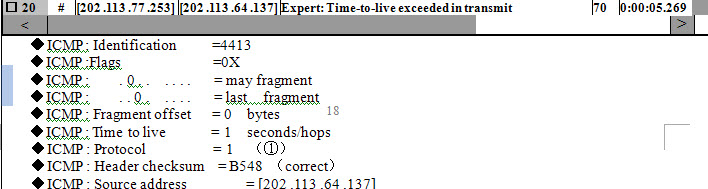

4.图3是校园网某台主机在命令行模式下执行某个命令时用sniffer捕获的数据包。
图3sniffer捕获的数据包
请根据图中信息回答下列问题。
(1)该主机上配置的IP地址网络号长度最多是【16】。
(2)图中的①和②删除了部分显示信息,其中①处的信息应该是【17】,②处的信息应该是【18】。
(3)该主机上配置的域名服务器的IP地址是【19】。
(4)该主机上执行的命令是【20】。
