　　6．1．4网络拓扑结构
　　拓扑学是几何学的一个分支：从图论演变过来，是研究与大小、形状无关的点、线和面构成的图形特征的方法。计算机网络拓扑是将构成网络的结点和连接结点的线路抽象成点和线，用几何关系表示网络结构，从而反映出网络中各实体的结构关系。常见的网络拓扑结构主要有星型、环型、总线型、树型和网状等几种。
　　1．星型拓扑

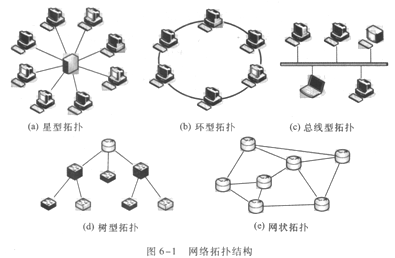

　　图6—1(a)描述了星型拓扑结构。星型拓扑是最早的通用网络拓扑结构形式。在星型拓扑中，每个结点与中心结点连接，中心结点控制的通信，任何两个结点之间的通信都要通过中心结点。因此，要求中心结点有很高的可靠性。星型拓扑结构简单，易于实现和管理，但是由于它是集中控制方式的结构，一旦中心结点出现故障，就会造成的瘫痪，可靠性较差。

　　
　　2．环型拓扑 _
　　图6—1(b)描述了环型拓扑结构。在环型拓扑结构中，各个结点通过中继器连接到一个闭合的环路上，环中的数据沿着一个方向传输，由目的结点接收。环型拓扑结构简单，成本低，适用于数据不需要在中心结点上处理而主要在各自结点上进行处理的情况。但是环中任意一个结点的故障都可能造成网络瘫痪，成为环型网络可靠性的瓶颈。
　　3．总线型拓扑
　　图6—1(c)描述了总线型拓扑结构。网络中各个结点由一根总线相连，数据在总线上由一个 结点传向另一个结点。总线型拓扑结构的优点是：结点加入和退出网络都非常方便，总线上某个结点出现故障也不会影响其他站点之间的通信，不会造成网络瘫痪，可靠性较高，而且结构简单，成本低，因此这种拓扑结构是局域网普遍采用的形式。
　　4．树型拓扑
　　图6—1(d)描述了树型拓扑结构。结点按层次进行连接像树一样，有分支、根结点、叶子结 点等，信息交换主要在上、下结点之间进行。树型拓扑可以看作是星型拓扑的一种扩展，主要适用于汇集信息的应用要求。
　　5．网状拓扑
