cisco 3850如何配置IP地址和telnet(图文)

时间:2022-06-08 23:12:01 阅读: 最新文章 文档下载
说明:文章内容仅供预览,部分内容可能不全。下载后的文档,内容与下面显示的完全一致。下载之前请确认下面内容是否您想要的,是否完整无缺。

拿到一台cisco交换机,最基本的配置就是配置IP地址和Telnet远程配置,通过远程登录方便地对交换机进行管理和操作,只要配好Telnet服务,后续一些其它配置都可以直接通过远程登录来进行,而不必在现场进行。

cisco 3850配置IP地址和telnet

今天就教大学如何在思科交换机配置IP地址和telnet。

一、准备工具:

1、电脑一台。

2、console线一根。

3、cisco设备一台,可以输入命令行的设备。

4、软件SecureCRT或putty。

二、调试过程:

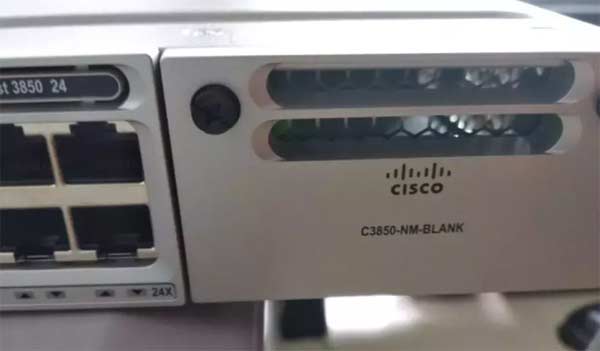

console线连接电脑,另外一头连接cisco交换机的console口。

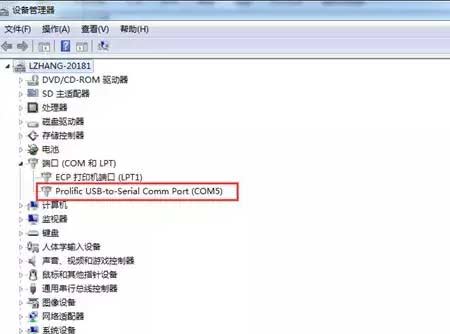

本地电脑查看console口是comX(X代表端口号)

cisco 3850配置IP地址和telnet

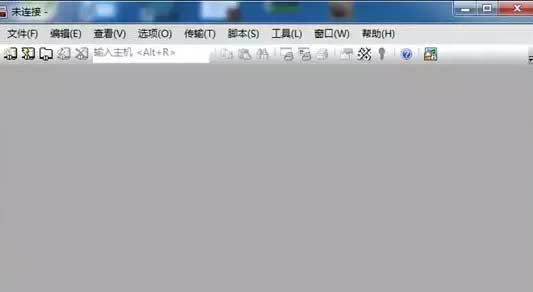

打开 SecureCRT,选择连接。

cisco 3850配置IP地址和telnet

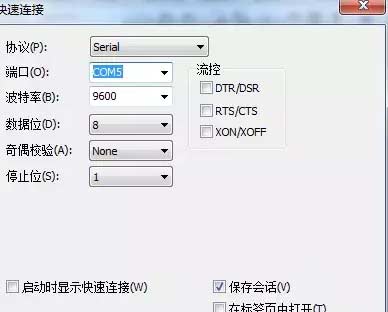

协议选择:serial (串口)

端口选择:查看电脑设备中的端口

波特率:选择9600,思科默认的都是9600

数据位:选择8

奇偶校验:选择 None

停止位:选择1

流程:全不选。

cisco 3850配置IP地址和telnet

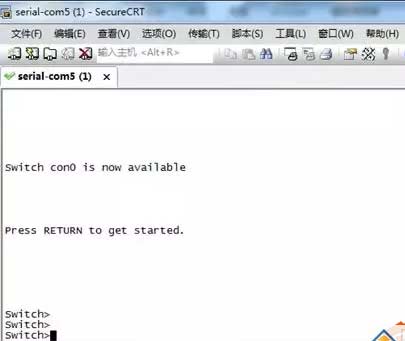

已经连接成功。

cisco 3850配置IP地址和telnet

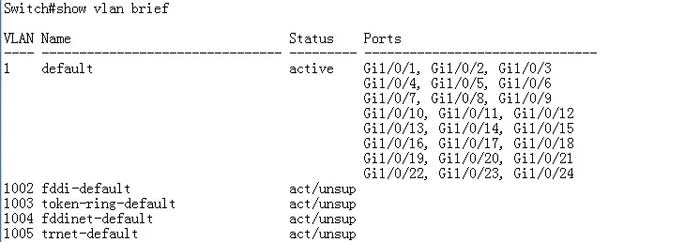

1、查看默认valn

cisco 3850配置IP地址和telnet

2、路由器配置IP地址:

cisco 3850配置IP地址和telnet

3、路由器配置telnet并保存配置

Switch(config)#line vty 0 4

Switch(config-line)#login

% Login disabled on line 2, until 'password' is set

% Login disabled on line 3, until 'password' is set

% Login disabled on line 4, until 'password' is set

% Login disabled on line 5, until 'password' is set

% Login disabled on line 6, until 'password' is set

Switch(config-line)#password cisco

Switch(config-line)#exit

Switch(config)#enable password cisco

Switch#write

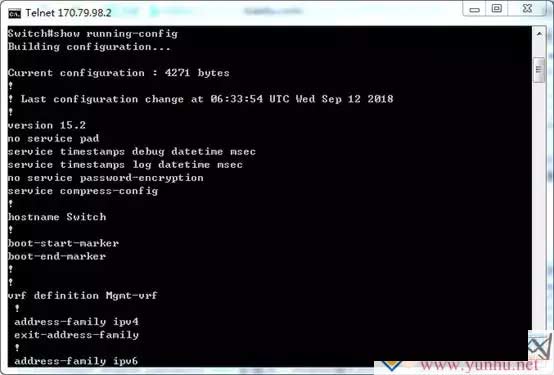

三、测试结果:

将本地网卡,连接交换机,本地连接地址更改为10.79.98.x(x是除2以外的,1到254中任何一个)

cisco 3850配置IP地址和telnet cisco 3850配置IP地址和telnet cisco 3850配置IP地址和telnet cisco 3850配置IP地址和telnet cisco 3850配置IP地址和telnet cisco 3850配置IP地址和telnet

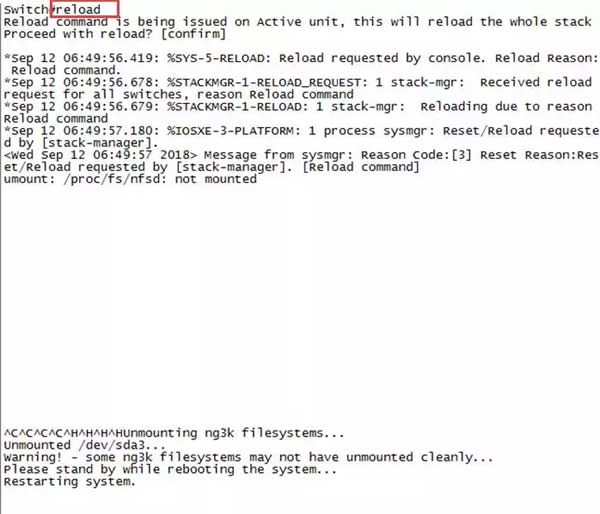

重启路由器命令。
