NZONES7这是移动推出的一款标准的5G手机,可以为用户提供很好的手机颜值,同时为用户提供很好的手机性能体验,那么这款手机的内部构造怎么样?

NZONES7真机拆机

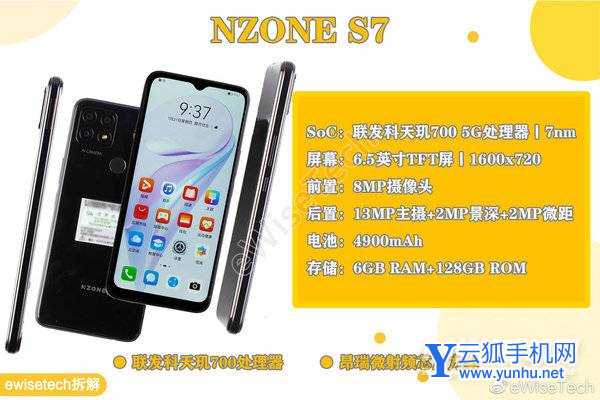

NZONE S7共有三款配色,优雅黑、青山翠以及月光银,只有6GB+128GB内存版本,售价1699元。机身长163.93mm,宽75.79mm,8.95mm的机身厚度,重198g。塑料后盖,握持手感还算不错。基础配置如下▼:

NZONES7真机拆机-内部构造怎么样

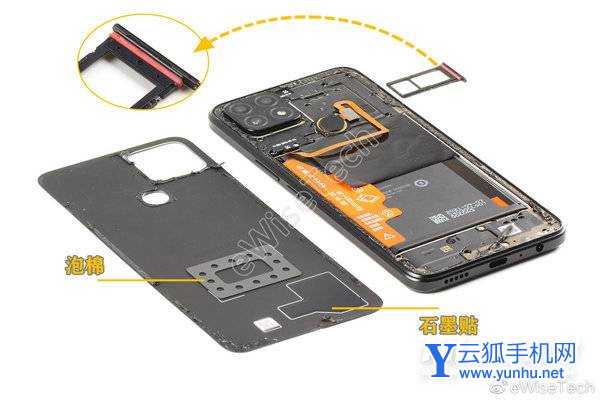

拆解方式与大部分手机相同,从背面开始拆解。关机后取出卡托,卡托上套有硅胶圈。塑料材质的后盖与内支撑通过胶固定,使用热风枪加热后盖至一定温度,再利用工具打开后盖,后盖上贴有缓冲泡棉和石墨贴。

NZONES7真机拆机-内部构造怎么样

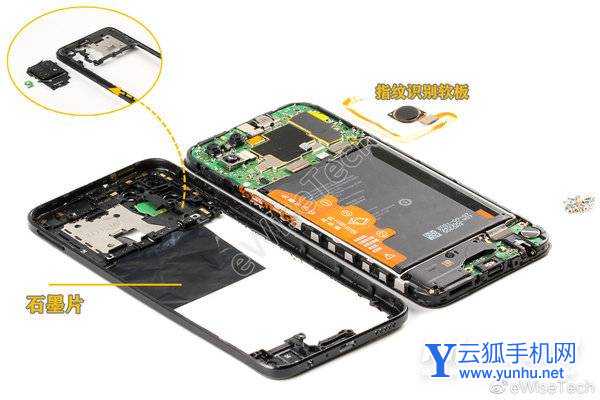

中框上贴有大面积石墨片用于散热,与内支撑通过螺丝固定,取下中框和背面指纹识别软板后,随即就可取下中框上的后置摄像头盖板和闪光灯板。

NZONES7真机拆机-内部构造怎么样

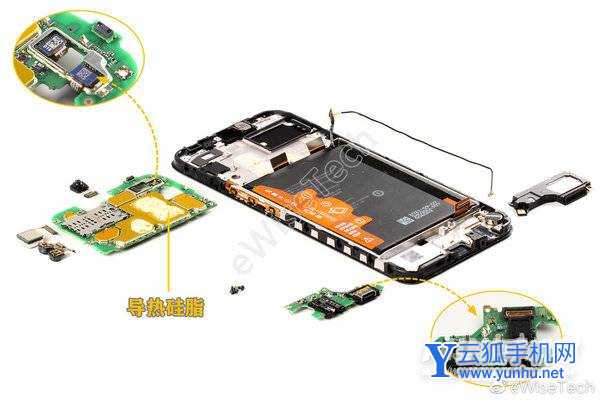

接着便是取下主板、副板、前后摄像头模组、扬声器以及同轴线。其中后置景深摄像头和微距摄像头BTB接口添加了屏蔽罩保护。

在主板正面处理器、闪存&内存和电源芯片的位置涂有导热硅脂。副板上USB接口和耳机口处套有硅胶套,可以起一定防水防尘的作用。

NZONES7真机拆机-内部构造怎么样

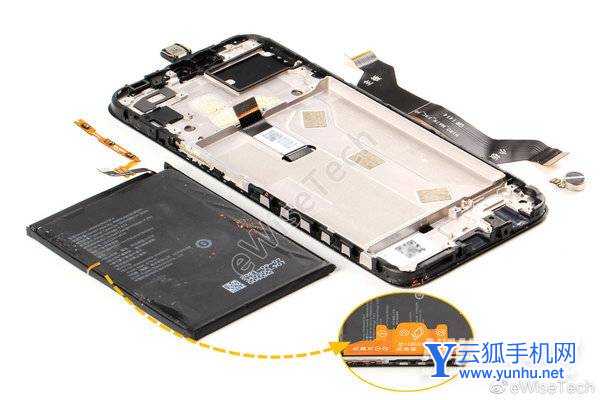

取下电池、主副板连接软板、听筒、按键软板和振动器。电池通过塑料胶纸固定,而主副板连接软板、听筒、按键软板和振动器则是通过双面胶固定。拆解都非常简单。

NZONES7真机拆机-内部构造怎么样
