01 管理终端和主控板逻辑架构

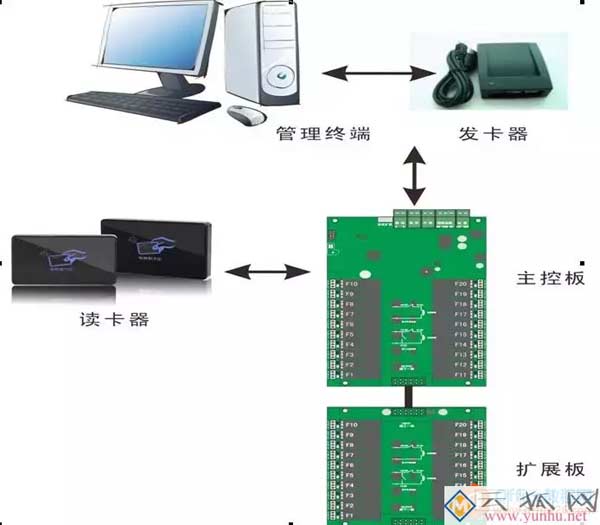

主机的管理终端和电梯的主控板之前的网络通信老是断线。主机管理终端和电梯的主控板逻辑架构,如下图所示:

办公大楼梯控和主机管理终端网络老是断线

02 网络环境

大楼一共24层,主机管理终端,发卡器在24楼,电梯的主板控制器在每个电梯顶上。电梯主板控制器,通过电梯专用网线连接到24楼楼层交换机。24楼楼层交换机通过网络连接到24楼电梯机房交换机,主机管理终端也是通过网线连接到机房电梯交换机。

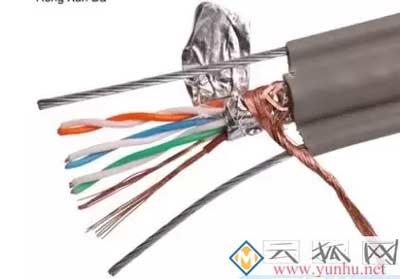

电梯网线如下图所示:

办公大楼梯控和主机管理终端网络老是断线,<a href='https://www.wddqw.com/c_184.html' target='_blank'>解决方案</a>

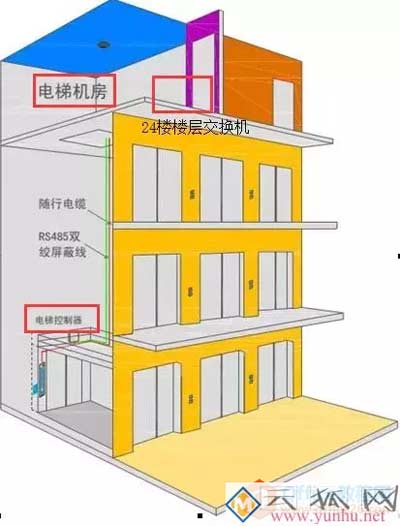

基本大楼网络图:

办公大楼梯控和主机管理终端网络老是断线

03 故障分析过程

电梯使用网线约90米左右。使用测线仪去测试电梯网线到24层机房线,测线仪测试两边对线,都是通的。通过电脑管理终端去Ping T控的主控板ping不通,但有的时候也可以ping通,就是老断线。

初步怀疑是网线问题(也怀疑过是主控板问题),那如果是电梯网线问题,也不好直接更换,那怎么办呢?wps下一页如何增加_wps下一页增加的方法

04 解决方案

将电梯网线,8根线分两组,一边四根线,将网线路充当成电线使用,然后通过电力猫设备再转回网络。

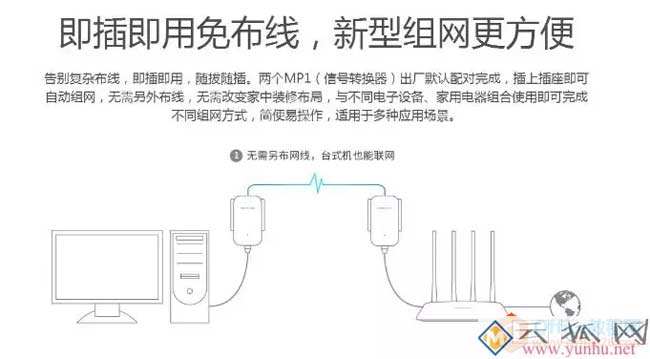

什么是电力猫?就是可以将两根电线,通过两对电力猫设备转换成网络线路,传输网络信号。

办公大楼梯控和主机管理终端网络老是断线

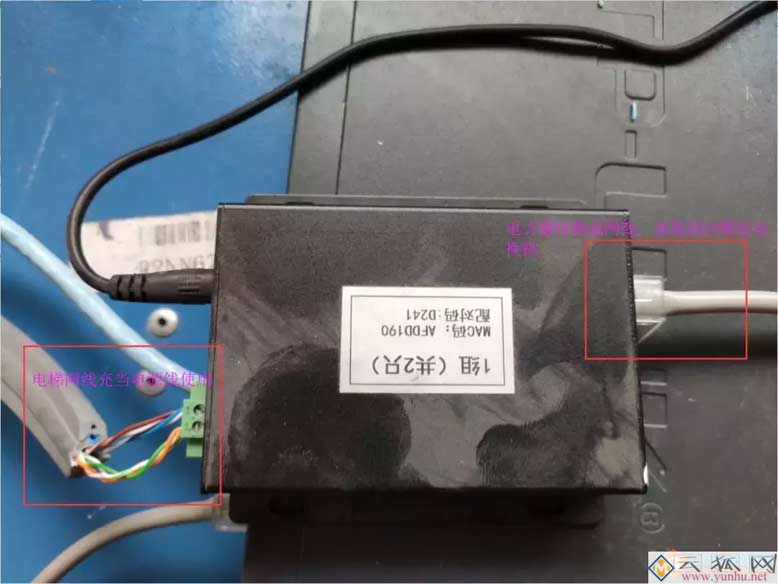

一端:24楼电梯机房,电梯网线充当电线使用,四芯一组,分成两根线接入电力猫设备,转换出来的网线,再连接到24楼楼层交换机。

办公大楼梯控和主机管理终端网络老是断线,<a href='https://www.wddqw.com/c_184.html' target='_blank'>解决方案</a>

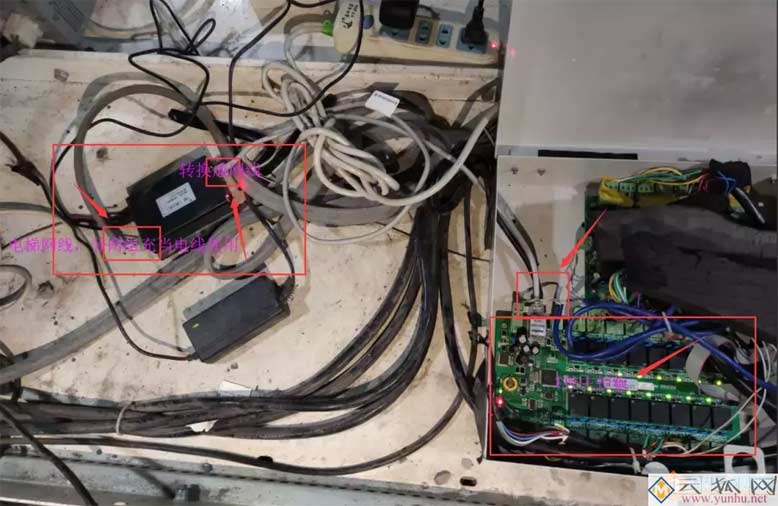

另一端:电梯顶上,电梯网线也是将网线分四根一组,分两组接入电力猫设备,通过电力猫设备再转换成网线,连接电梯主控板。

办公大楼梯控和主机管理终端网络老是断线,<a href='https://www.wddqw.com/c_184.html' target='_blank'>解决方案</a>

更换此方案后,PC管理终端,可以ping通主控板设备,而且很稳定。用了一段时间之后,也没有出现断线的情况!
