静态路由是一种需要管理员手工配置的特殊路由,静态路由比动态路由使用更少的带宽,并且不占用CPU资源来计算和分析路由更新。但是当网络发生故障或者拓扑发生变化后,静态路由不会自动更新,必须手动重新配置。

当网络结构比较简单时,只需配置静态路由就可以使网络正常工作。路由是双向的,在本端配置完静态路由后,仍需要在对端设备上配置回程路由。

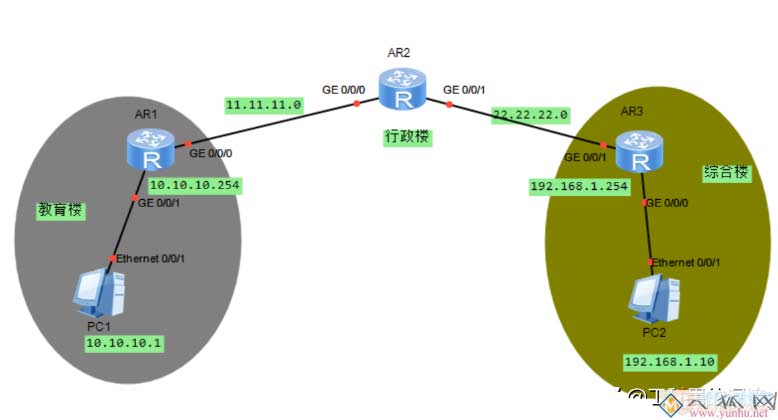

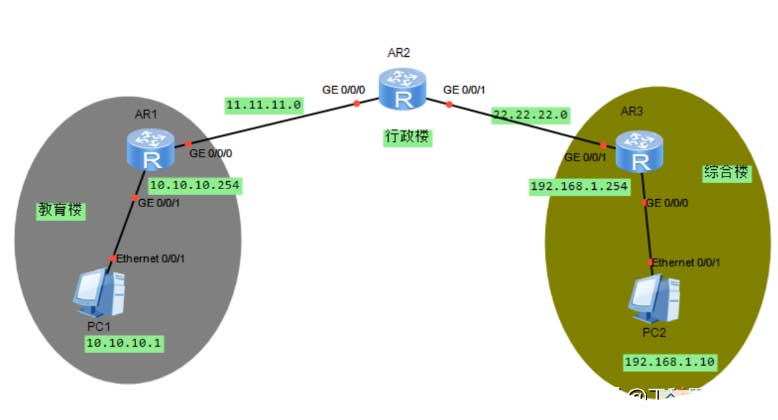

下面配置教育楼的PC1与综合楼的PC2互通的静态路由;

静态路由实现异地的两幢楼内不同电脑间互访、通信

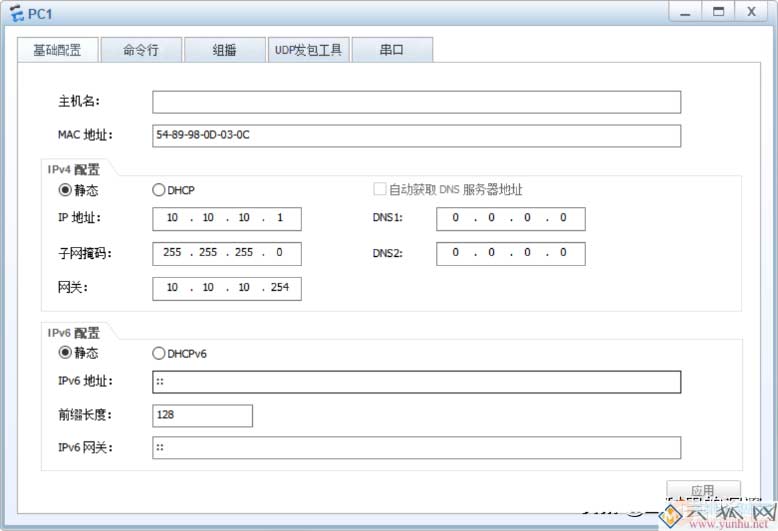

首先配置好两台PC的IP地址、子网掩码、网关信息。

静态路由实现异地的两幢楼内不同电脑间互访、通信

下面再配置路由器R1,R2,R3接口地址信息。

路由器R1的配置

<Huawei>sys

[Huawei]undo info-center enable

[Huawei]sysname R1

[R1]interface GigabitEthernet 0/0/0

[R1-GigabitEthernet0/0/0]ip address 11.11.11.1 24

[R1-GigabitEthernet0/0/0]q

[R1]interface GigabitEthernet 0/0/1

[R1-GigabitEthernet0/0/1]ip address 10.10.10.254 24

[R1-GigabitEthernet0/0/1]q

[R1]ping 10.10.10.1

静态路由实现异地的两幢楼内不同电脑间互访、通信

路由器R2的配置

<Huawei>system-view

[Huawei]undo info-center e

[Huawei]sysname R2

[R2]interface GigabitEthernet 0/0/0

[R2-GigabitEthernet0/0/0]ip address 11.11.11.2 24

[R2-GigabitEthernet0/0/0]q

[R2]interface GigabitEthernet 0/0/1

[R2-GigabitEthernet0/0/1]ip address 22.22.22.1 24

[R2-GigabitEthernet0/0/1]q

[R2]

静态路由实现异地的两幢楼内不同电脑间互访、通信

路由器R3的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname R3

[R3]interface GigabitEthernet 0/0/1

[R3-GigabitEthernet0/0/1]ip address 22.22.22.2 24

[R3-GigabitEthernet0/0/1]q

[R3]interface GigabitEthernet 0/0/0

[R3-GigabitEthernet0/0/0]ip address 192.168.1.254 24

[R3-GigabitEthernet0/0/0]q

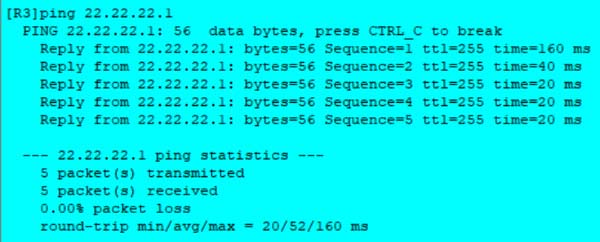

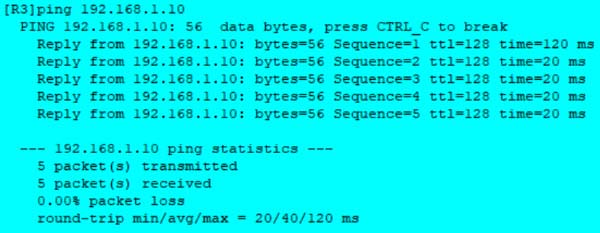

[R3]ping 192.168.1.10

静态路由实现异地的两幢楼内不同电脑间互访、通信 静态路由实现异地的两幢楼内不同电脑间互访、通信

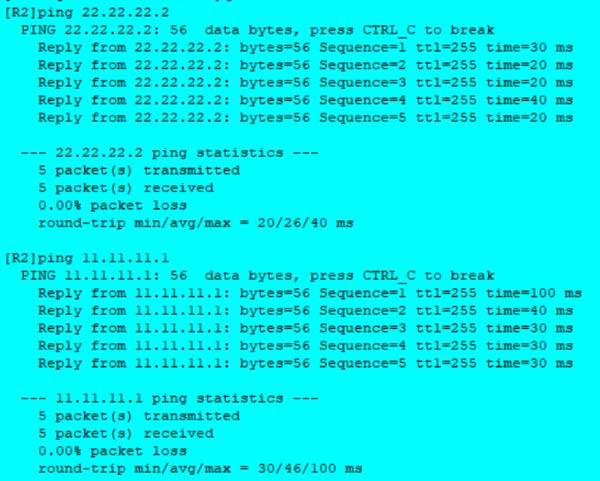

配置好路由器的接口地址后,相邻两个路由器之间能够互通互联,但两台PC之间还是不能互通,下面来配置静态路由;

静态路由实现异地的两幢楼内不同电脑间互访、通信

[R1]ip route-static 192.168.1.0 24 11.11.11.2

[R1]ip route-static 22.22.22.0 24 11.11.11.2

[R2]ip route-static 192.168.1.0 24 22.22.22.2

[R2]ip route-static 10.10.10.0 24 11.11.11.1

[R3]ip route-static 10.10.10.0 24 22.22.22.1

[R3]ip route-static 11.11.11.0 24 22.22.22.1

[R3]

这样两台电脑就能通讯了。

静态路由实现异地的两幢楼内不同电脑间互访、通信

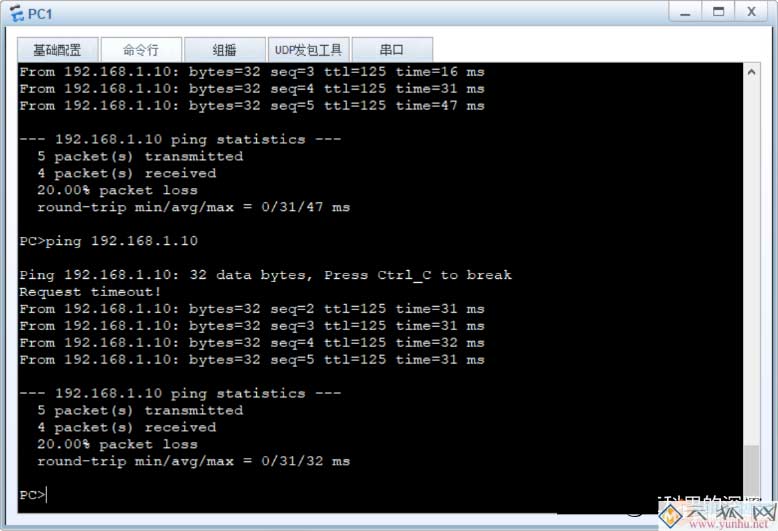

第一次PING,前面有丢包的现象,那是因为,路由器要有一个学习ARP的过程。

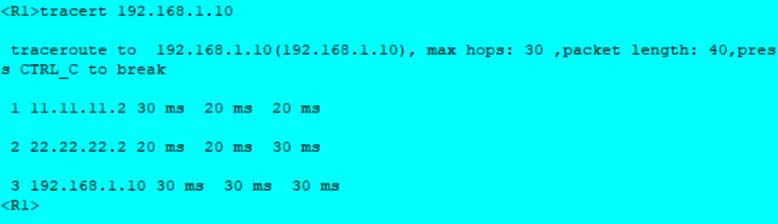

用trace命令测试route

<R1>tracert 192.168.1.10

静态路由实现异地的两幢楼内不同电脑间互访、通信
