cisco路由器PPPOE拨号配置实现教程

在思科设备上DSL网络的配置

DSL(digital subscriber line数字用户线路)，使用现在的电话设施，只投入非常少的改造成本，将传统电话通信线缆中没有使用的部分用作高速数据传输服务，使得通信基础设施更充份的被使用，让语音与数据共享，这是DSL网络的核心基础。

为了能更好的理解DSL的基本原理与配置过程，首先订一个清晰的学习线路

一、理解DSL的基本分类。

二、以ADSL为例理解DSL网络的物理架构

三、关于在ADSL网络中使用PPPOE协议

四、理解并取证PPPOE的工作原理

五、演示计算机、CPE通过PPPOE拨号到运营商的聚合路由器以获取ADSL连接。

DSL的基本分类

DSL网络的表现形式非常多，但大致可以归类为两种：ADSL（Asymmetric Digital Subscriber Line）非对称数字用户线路和SDSL(Symmetric Digital Subscriber Line) 对称数字用户线路。

ADSL（asymmetric Digital Subscriber Line）非对称数据字用户线路它提供不对称的上传和下载速度，通常下载速度远高于上传的速度，它是目前在DSL市场上部署最多的一种宽带技术，用户与电话中心局的距离在5500m左右，提供1.5~8Mbit/s的下载速度，以用户16Kbit/s-1Mbit/s的上传速率，它允许在电话线上传输语音的同时传输数据。所以用户在使用ADSL网络时，既能打电话同时又能上网，这里需要注意的是在实际ADSL的应用环境中，通常我们会认为上传数据的速率比下载速率低很多，这也是正常现象。

SDSL(symmetric Digital Subscriber line)对称数字用户线路，它提供对称的上传与下载速度，其速率范围在128Kbit/s-2.32Mbit/s之间，最常见的实现速率为768Kbit/s。

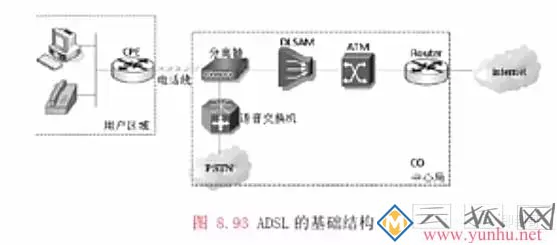

CPE：即Customer Premise Equipment用户前端设备的缩写，在DSL网络中CPE通常是指DSL的调制解调器，或者是带DSL的调制解调的路由器。（调制解调器，俗称“猫”）

分离器：将DSL的数据流量从语音流量中分离出来，如果是语音流量就交给传统的PSTN网络进入转发，如果是数据流量就交给DSLAM来负责转发物理层的DSL连接。

DSLAM：(即Digital subscriber line access multiplexer)数字用户线路接入复用器缩写，DSLAM起到的作用是汇聚所有的用户的DSL链路，相当于一个二层交换机。

DSL汇聚路由器：负责汇聚ADSL用户的入认证服务，并转向三层工作。

关于ADSL的信道使用情况

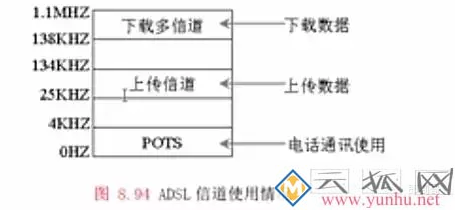

ADSL的信道使用如下图所示，0-4KHZ分配给传的电话使用，25kHZ-134kHz分配给上传数据使用，138kHz-1.1MHz分配给下载数据使用。这就是为什么下载速度比上传速度快，因为这使用高频道，多信道。

它的特点：一条电话线可同时接听，拨打电话并进行数据传输，两者互不影响

ADSL的带宽业务与电话费用的是分隔开的，这是传统的PSTN有所不同；

对于VOD视频点播与语音传递是一个很好的选择。

ADSL中使用PPPOE协议。PPP over ethernet 即运行在以太网上的PPP

为什么要将PPP运行在以太网链路上？

因为传统的PPP协议是针对点对点的链路所设计的广域网协议。它能方便简单的驿用户进行认证、监控、计时，因为线路只有两个点，一个用户PPP的接入端；另一个就是ISP接收PPP接入服务端。

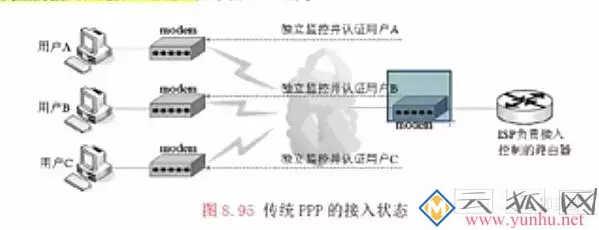

基于传统的PSTN拨号的PPP接入，可以非常方便、清楚对各个PPP接入的用户进行记账、认证，因为每个PPP接入链路只有两个点。

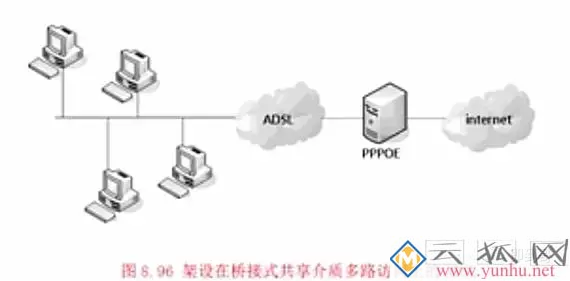

但现在的宽带接入多为桥接式，共享介质、多路访问类型的接入。

PPPOE报文

目标MAC:PPPoe发现阶段的目标MAC是FFFF.FFFF.FFFF.FFFF属于以太网的广播帧。

源MAC：用户的CPE设备（接入计算机或者路由器的）MAC

以太网类型：该字段在PPPOE的发现阶段是0x8863，指示发现阶段的PPPOE控制帧，在PPP会话阶段是0x8864。

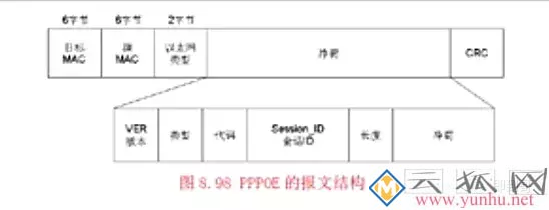

净荷：在以太网帧净荷中的是一个完整的PPPOE结构，它需要使用用于关部中的附加信息字段，各个字段的意义如下：

版本VER:4个比特，对于现在正在使用的PPPOE而言，它总是0X1

类型：4个比特，这里的类型是在以太网净荷，真正的PPPOE结构中的类型，并不是以太网数据帧头部中的类型，它对于PPPOE而言，总是0X1

代码：8个比特，它在PPPOE发现阶段，它会随着发现阶段所使用的控制消息不同，而有所不同，在发现阶段常见的4个代码：

PPPOE的Active Discovery Initiation (PPPOE的发现初始化)，代码为0x09;

PPPOE的Active Discovery Offer(PPPOE的发现提供)，代码为0x07；

PPPOE的Active Discovery Request(PPPOE的发现请求)，代码为0X19；

PPPOE的分配SESSION_ID(PPPOE的分配会话ID)代码为0x65；

而在PPPOE正式会话阶段代码值为0x00。
