PPPOE拨号上网服务器端与客户端的完整配置

我们现在所在的小区大部分还是通过PPPOE拨号方式来上网的，宽带服务提供商会在ISP机房搭建PPPOE服务器。

PPPOE即PPP over Ethernet，是指在以太网中传输PPP的技术，通过PPPoE可以防范ARP欺骗，同时为客户端统一分配IP以及DNS等参数，有效避免了静动态IP方式因地址冲突或者参数设置不当导致无法访问外网的问题，还可以结合Radius服务器对客户进行认证、授权以及计费，目前国内ISP多采用PPPoE作为接入认证方式。

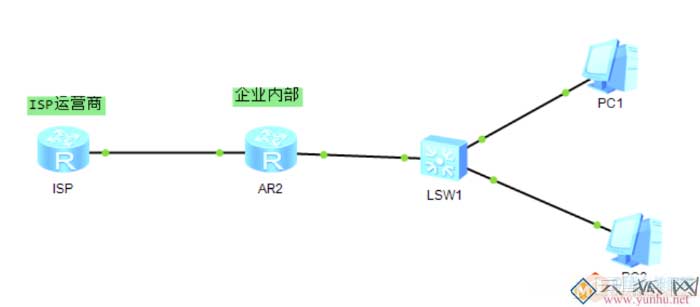

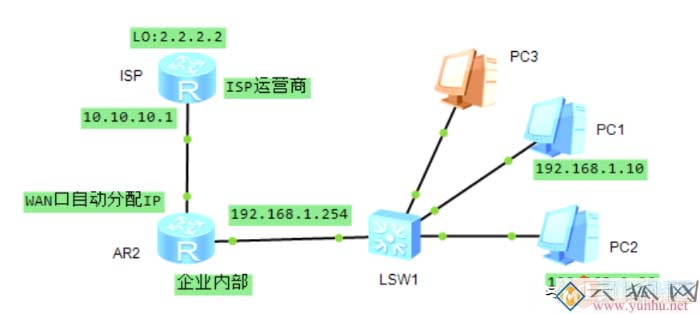

今天我们演示一下，ISP运营商如何配置PPPOE服务器，以及我们上网的路由器如何配置PPPOE拨号登录PPPOE服务器上。

一、配置运营商服务器端

运营商服务器需要配置如下内容：

<Huawei>system-view

[Huawei]sysname ISP

1创建地址池

地址池是分配给拨号用户的可使用的地址范围；

[ISP]ip pool 1

[ISP-ip-pool-1]network 10.10.10.0 mask 24

[ISP-ip-pool-1]gateway-list 10.10.10.254

[ISP-ip-pool-1]dns-list 114.114.114.114

[ISP-ip-pool-1]q

2创建AAA认证

[ISP]aaa

创建用户PPPOE用户名为：1802079，密码为：huawei

[ISP-aaa]local-user 1802099 password cipher huawei

[ISP-aaa]local-user 1802099 service-type ppp //配置服务类型为PPP

若有多个客户端需要登录到PPPOE服务器上，需要创建多个用户；

[ISP-aaa]q

3创建虚拟模板VT接口

VT模板就是为了让一条链路上可以封装多种同层协议的虚拟接口。因为现在的以太网物理接口已经默认封装了以太网协议，无法再封装其他的wan协议了，所以才需要vt来模拟一个(WAN)ppp接口，然后封装其他协议如ppp，最后再把vt绑定到物理接口，实现ppp和以太网协议的嵌套。

[ISP]interface Virtual-Template 1

[ISP-Virtual-Template1]ppp authentication-mode pap //定义PPP采用PAP方式认证，还有Chap认证；

[ISP-Virtual-Template1]remote address pool 1 //指定远端用户地址池；

[ISP-Virtual-Template1]ip address 10.10.10.1 24 //配置本地VT的地址，需与客户端地址池在同一网段，不然用户无法上线。

[ISP-Virtual-Template1]q

4启用PPPOE功能

[ISP]interface GigabitEthernet 0/0/0

[ISP-GigabitEthernet0/0/0]pppoe-server bind virtual-template 1//在接口下绑定虚拟认证模板；

[ISP-GigabitEthernet0/0/0]q

[ISP]

配置完成后，这样vt虚拟接口和连接pppoe客户端的物理以太网接口绑定，完成pppoe协议的封装。

5配置回环口，用来测试

[ISP]interface LoopBack 0

[ISP-LoopBack0]ip address 2.2.2.2 32

[ISP-LoopBack0]q

[ISP]

二、用户客户端配置

<Huawei>system-view

[Huawei]sysname R2

1创建规则，定义允许所有IP

[R2]dialer-rule

[R2-dialer-rule]dialer-rule 1 ip permit

[R2-dialer-rule]q

2配置拨号1

[R2]interface Dialer 1

[R2-Dialer1]link-protocol ppp //封装PPP协议

3创建客户端拨号用户名和密码

[R2-Dialer1]ppp pap local-user 1802099 password cipher huawei

[R2-Dialer1]ip address ppp-negotiate //配置PPPOE客户端自动获取IP地址；

[R2-Dialer1]dialer timer idle 300//设置按需pppoe拨号的空闲时间（300s没有流量就断开）

[R2-Dialer1]dialer timer autodial 5 //重拨时间

[R2-Dialer1]dialer user user1//指定dialer接口拨号所使用的用户，与PPP认证用户一致；

这里的用户名和密码为ISP服务器上建立的用户名；

4关联物理口

[R2-Dialer1]dialer bundle 1

5管理Rule 1

[R2-Dialer1]dialer-group 1

[R2-Dialer1]q

6物理接口建立PPPOE会话

[R2]interface GigabitEthernet 0/0/0

[R2-GigabitEthernet0/0/0]pppoe-client dial-bundle-number 1

//这里的1要和第一步的拨号口 1对应;

[R2-GigabitEthernet0/0/0]mtu 1492//修改mtu=1492Byte

[R2-GigabitEthernet0/0/0]q

[R2]
