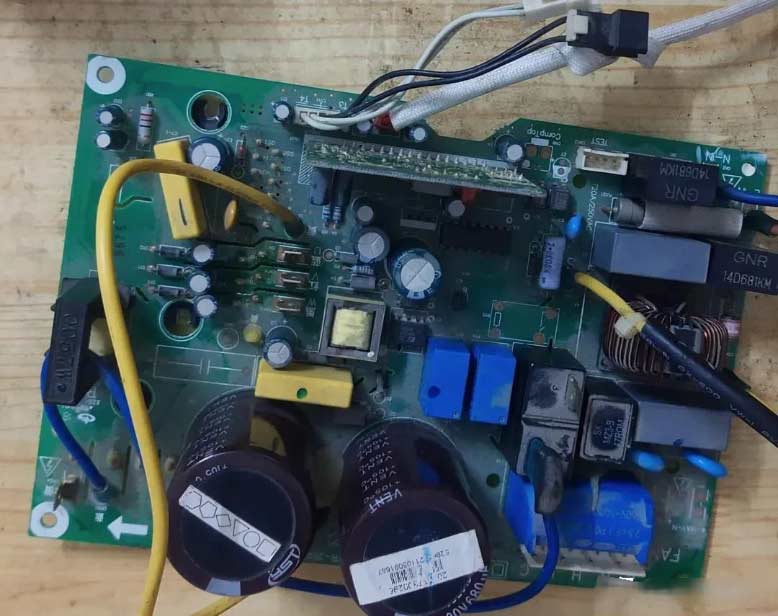

强电滤波电路位于外机控制板前端，由保险管、压敏电阻、放电管、安规电容、共模差模电感、氧化膜电阻等组成，用于工频交流电源滤波，有PTC电阻限流保护，并有浪涌吸收电路滤除高电压的干扰。

整流滤波电路：由大功率整流桥及高电压大容量电解电容组成，将工频交流电源整流滤波成直流电源，用于后续电路供电。

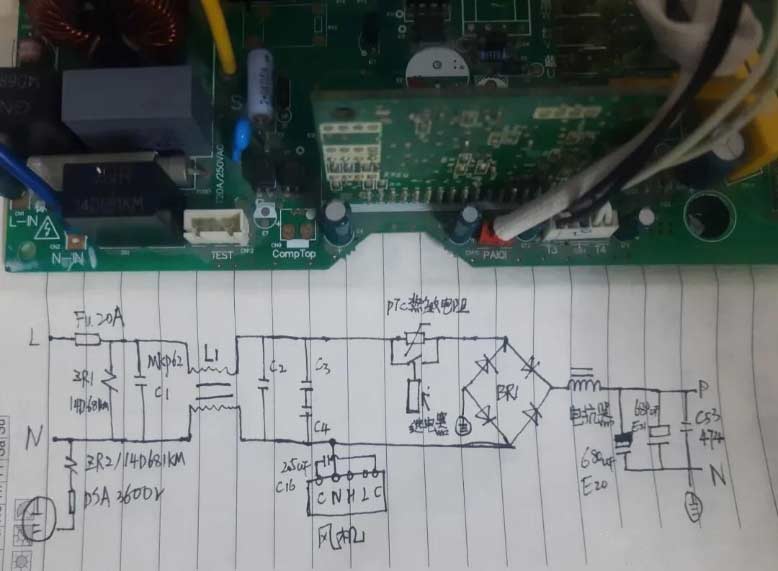

①、保险管20A、压敏电阻ZR1 组成过压保护电路，

②、安规电容X型C1、C2..与共模电感L1滤除高频干扰信号，

③、安规电容Y型C3、C4滤除电路中的低频干扰信号，

④、电路中火线通电瞬间PTC导通，流至整流桥，随后截止，改由主继电器控制至整流桥，

⑤、零线流经风机插座以及四通阀插座后到达整流桥。

⑥、整流桥直流输出正极，先进电抗器，电抗器出来后来到两个微法的电解电容、电流检测部件、以及/V安规电容后进入模块。Bvv$eR

⑦、整流桥直流输出负极，经两个微法电解电容、电流检测部件、以及/V安规电容后进入模块。

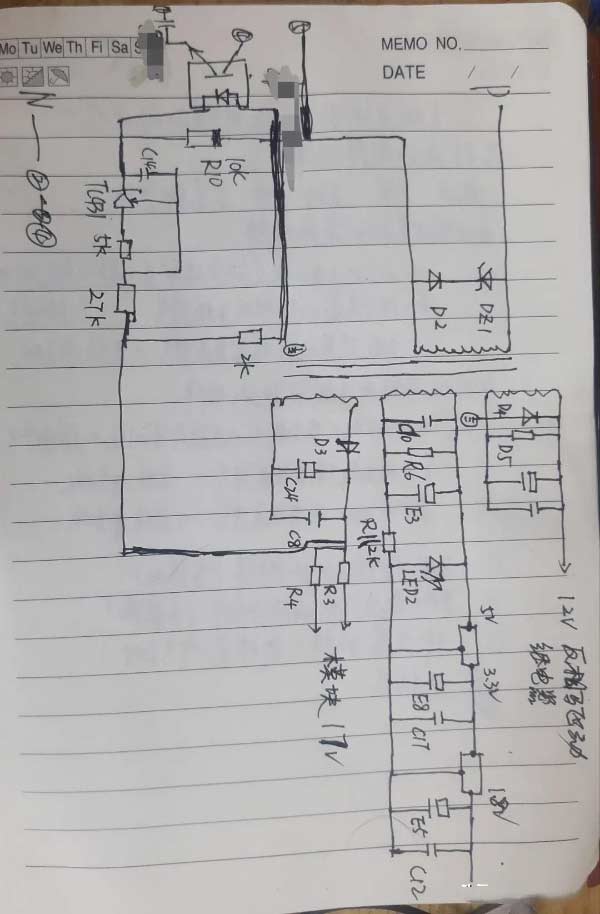

开关电源电路：利用开关电源芯片周期性控制内部开关器件的通断来调整输出所需的稳定的低压电压源以提供后端各种芯片及继电器、感温包等的工作电压。

主要元器件有TPYPN电源管理芯片、PC光耦、TL三端稳压管、高频变压器组成。

主要分为四路，一路经二极管D4，电阻D5，电解电容E2，电容C24后给反向驱动器和继电器提供12V电压。

另一路电容C10，电阻R6，电解电容E3，电阻R11，在这里有个黄色的电源指示灯LED2，然后经过三端稳压器IC3转为3.3V，3.3V经过电解电容E8，电容C17后，进入三端稳压器IC4，转为1.8V，经过电解电容E5，电容C2。

第三路为稳压电路，经过二极管D3，电解电容C24，电容C8后得到的17V分两路，一路进入模块，另一路经27K的电阻，5K电阻后进入TL阳极，从27K电阻与5K电阻间取一路作为TL参考极，TL阴极与参考极间串联一个电容C14.

27K电阻前引一路经过一个2K电阻后通过一个10K电阻与TL阴极连接，最后进入光耦的发光二极管，光耦次级接TNYPY ④脚，另一端接电源负极。

最后一路为初级绕组，进入TNYPY

⑤脚，正负极之间还接有稳压二极管DZ1，二极管D2.

TNYPY的⑦⑧②③接电源负极，①脚经电容C13后与电源负极相连。
