有一定动手能力的用户会选择自己组装电脑,不过对于新手第一次装机来说,有很多插头不知道该往哪里接,比如CPU散热器、水冷泵的接头等等,下面yunhu就来为大家介绍一下关于cpu散热器、水冷及机箱风扇接头的接法。

CPU_FAN、SYS_FAN(CHA_FAN)、CPU_OPT、AIO_PUMP这几个接口一般都长得一模一样,都是4PIN(4根针)。

一、CPU_FAN

CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

标有CPU_FAN字样的接口是用来接CPU散热器的,一般都是4PIN(4根针),如上图红色区域所示。

而一些早期的主板也有3PIN的,3PIN因为少了一根针,所以不支持PWM风扇智能调速。不过这种3PIN的CPU_FAN现在已经很少见到了。

小知识:3PIN的cpu散热器、机箱风扇接头是可以插在4PIN的CPU_FAN接口上的,插座上有防呆设计,照着防呆口插上就行。

二、CPU_OPT、AIO_PUMP

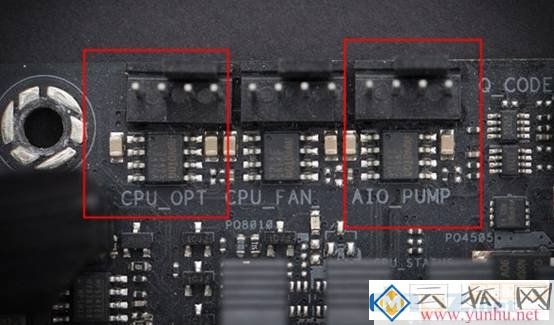

CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

CPU_OPT、AIO_PUMP这两个接口是用来接水冷泵的,不同的主板叫法不同,有的主板上会标注为CPU_OPT,有的则标注为AIO_PUMP,还有的主板这两个都会同时标注。

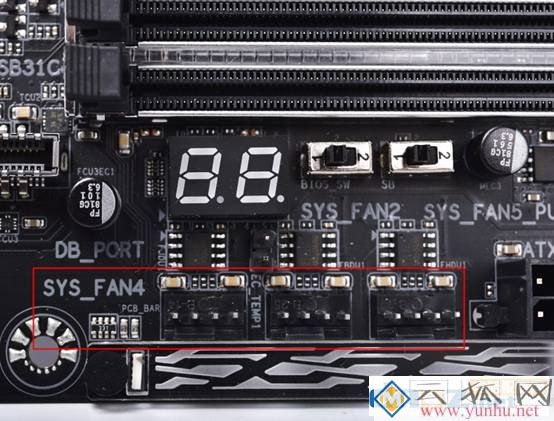

三、SYS_FAN(CHA_FAN)

CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

SYS_FAN 是用来接机箱风扇的,有的主板上叫做CHA_FAN。机箱风扇属于选配件,可装,可不装,一般高端机器为了能更好的散热才会选择加装机箱风扇,用多个风扇组成风道,这样可以让机箱内部的温度更快速的排出去。

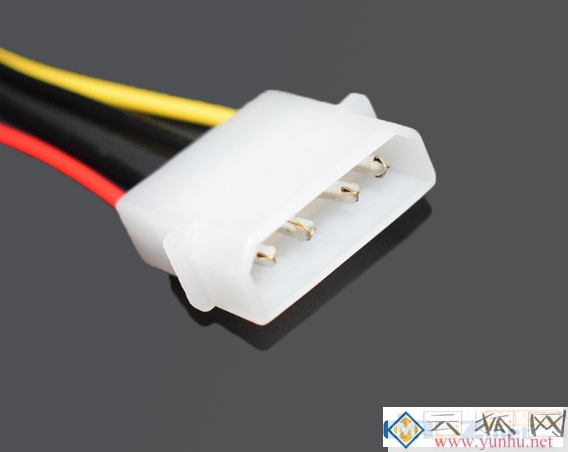

需要注意的是,有的机箱风扇并不是常规的4pin接口,而是大4PIN,如下图

CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

这种接口直接是直接和ATX电源连接的。

补充:CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP这些接口可以混用吗?

前面说过,这些接口的外观是一摸一样的,而且它们的电压都是12V,所以理论上它们是可以混用的。不过既然人家给不同的用途标注了不同的名称,那么肯定还是有所差别的。这些接口的电流大小会有一些差别,一般CPU_OPT、AIO_PUMP这种接水冷泵的接口电流会稍大一点,这样才能让水泵有足够的动力去正常工作。所以除非不得已的情况下,一般还是建议按规范对号入座。
