创维42E61HR电视黑屏故障技改修复分享
说明：文章内容仅供预览，部分内容可能不全。下载后的文档，内容与下面显示的完全一致。下载之前请确认下面内容是否您想要的，是否完整无缺。

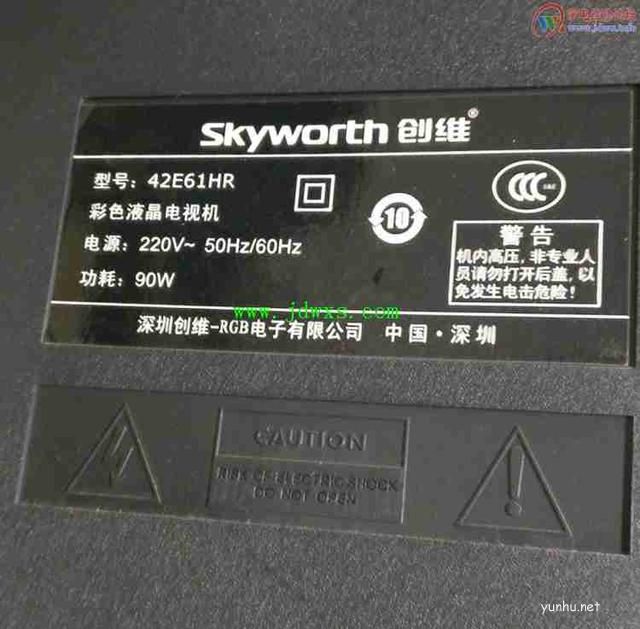

今接修一台创维电视42E61HR，故障现象是：上电启动看5-10分钟不等就黑屏现象，无图无声!指示灯绿灯仍亮，用原机遥控调或按面板感应键都没反应，感觉是主板保护死机造成的!
拆盖正常试机时，测24V、5V、ON/OFF 3V、ENA3.2V、ADJ 3.5V及主板上的3.3V、2.5V、1.8V都有，当电视出现黑屏时，只有ENA ADJ电压无!手模主芯片时，升温很快!估计问题就出现在此处了。

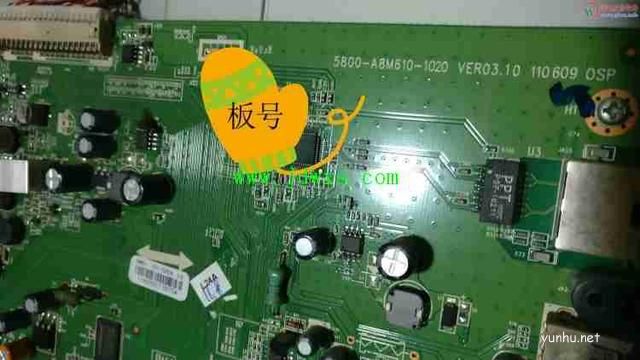

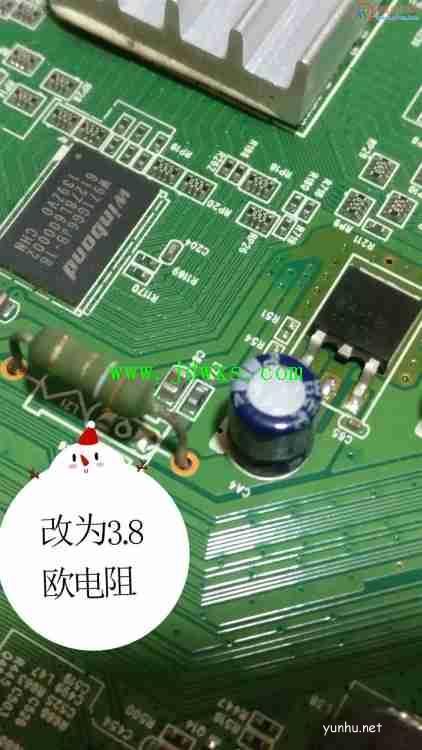

查看主板，主芯片及DDR块是由一个84-18三端稳压管供电，其接5V前，电路中加装了一个1.8欧的限流电阻，是不是过小引起的呢?以前修过别的主板，也是主芯片因供电电流过大，引起发热保护死机情况。抱着试试看的心里，将1.8欧改为3.8欧，试机两小时以上，电视没再出现过黑屏现象了!距我发贴前，电视已被客户提走，客户没反馈问题过来，说明已修复了。
