我们做信息化网络,最常见的设备就是交换机了。今天我们来认识一下交换机这个设备。

交换机常见的<a href='https://www.wddqw.com/c_163.html' target='_blank'>物理</a>接口,虚拟端口及其配置案例

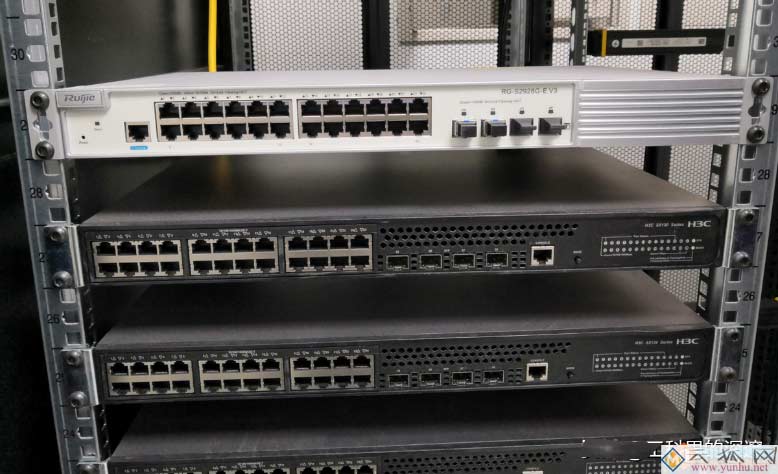

交换机主要用途就是接入前端电脑终端、前端摄像机、前端IP音箱等网络设备,然后将这些IP信号,通过数据报文交换方式,传输到目的地。

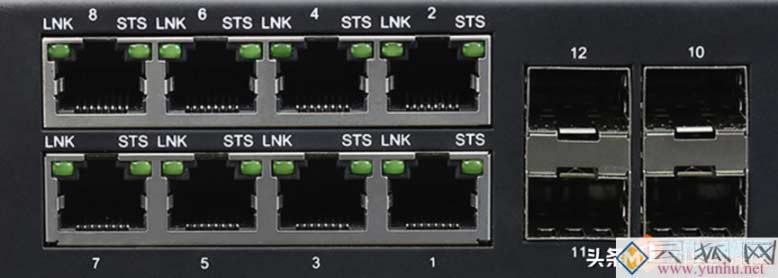

交换机最多的端口就是网络接口,网络接口根据传输介质的不同分:RJ45以太网接口和光纤接口。

交换机常见的<a href='https://www.wddqw.com/c_163.html' target='_blank'>物理</a>接口,虚拟端口及其配置案例

交换机上除了这些接口还有两种接口很常用,一是配置接口也叫console口、二是管理接口;

交换机常见的<a href='https://www.wddqw.com/c_163.html' target='_blank'>物理</a>接口,虚拟端口及其配置案例 交换机相关端口的用途及配置

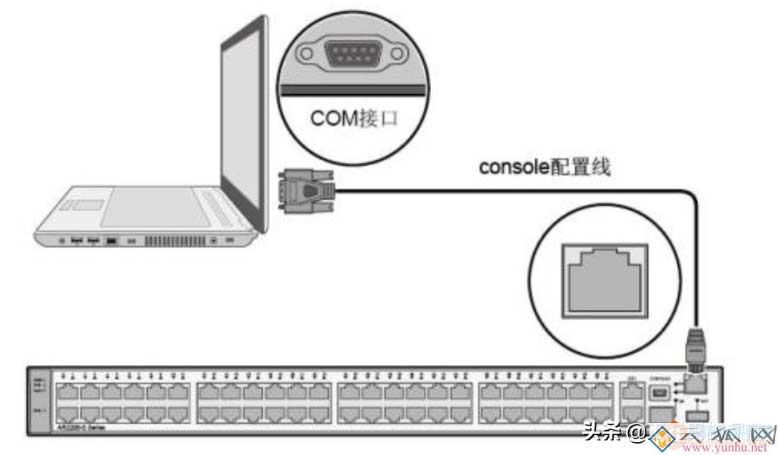

1、Console口

每一个交换机都有一个Console接口,主要作用是初始化设备的配置连接端口;

交换机常见的<a href='https://www.wddqw.com/c_163.html' target='_blank'>物理</a>接口,虚拟端口及其配置案例
2、MGMT接口

每一个交换机都有一个MGMT接口,它是网络管理接口,使用网线连接,对设备进行管理。

可网管交换机均遵循SNMP协议(简单网络管理协议),可以通过网管软件来管理。其相关配置:

[Huawei]interface MEth 0/0/1

[Huawei-MEth0/0/1]ip address 192.168.10.2 24

[Huawei-MEth0/0/1]q

3、RJ45端口

这是交接机最常见、最多的端口,它用于连接终端设备(包括电脑、摄像机、IP电话机、IP音箱等);

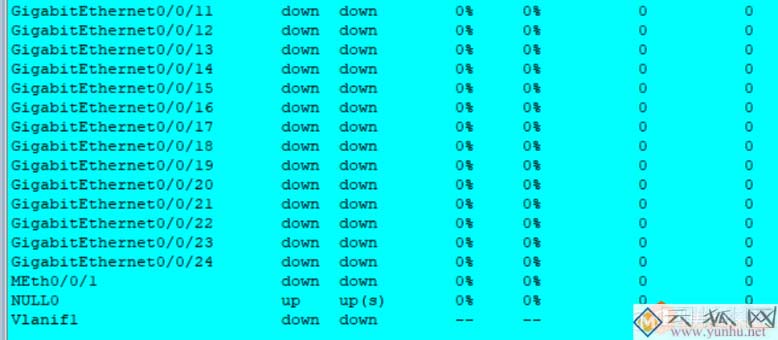

查看物理接口情况

<Huawei>dis interface brief

交换机常见的<a href='https://www.wddqw.com/c_163.html' target='_blank'>物理</a>接口,虚拟端口及其配置案例 交换机常见的<a href='https://www.wddqw.com/c_163.html' target='_blank'>物理</a>接口,虚拟端口及其配置案例
