交换机/路由器/防火墙...Console接口线序定义【图文】

在我们配置交换机/路由器/防火墙/行为管理...等高端网络设备时，经常都会用到Console接口调试线，但是由于产品不同，Console接口线序的定义也可能不同，下面小编就给大家分享一下console口连接网线线序.

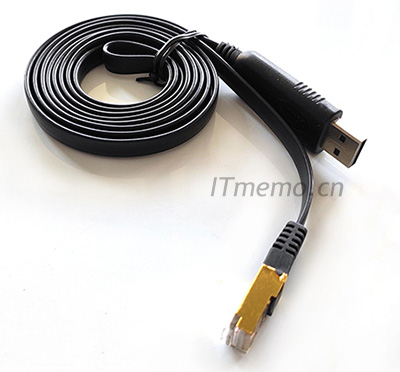

现在随着产品的更新换代，我们基本已经开始使用USB转Console接口 RJ45网口方式的成品线来调试交换机等网络设备，但是很多人发现，仅仅一根线是不能满足调试所有产品的console接口的，因为不同的厂家接口定义不一样，比如：瑞斯康达的交换机、光纤收发器等就不能使用华为、H3C等通用的串口线，所以，我们就必须要知道console接口的线序每一根的定义代表什么意思，可以改造一下，兼容更多的网络设备配置，小编的方法是，利用一个网线直通头，再将网线的一端按照正常的：T568B线序接法，另一端，则按照需要改造的产品console接口的另一端COM（串口）线序来做对应的调整。

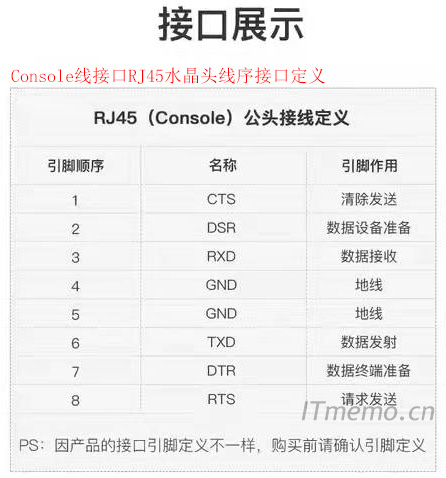

我们在网上买的兼容：华为、H3C...等USB转console的串口线标准线序，如下图所示：

备注：网上卖的USB转console接口线序基本都是这样的，但是不排除不一样的，所以你在购买前或购买后一定要问买家要线序或者看产品详情页面一般都有介绍，这个非常重要；小编在写这篇文章的时候已经经过实战改造将常规的USB转console调试线通过网线直通头接另一端网线的方式做交叉线改造顺利的实现了调试瑞斯康达的产品，后续我会分享一篇关于瑞斯康达的console线序文章来给大家说明如何做这个线。
