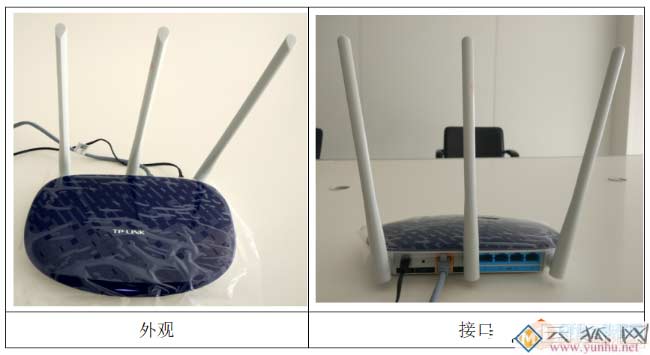

在家里我们有个无线路由器就能解决上网问题,在企业里,我们有一个企业级的路由器,他们有更专业的性能和配置方法。

一个企业2套业务系统网络基本配置

下面演示,在一个企业当中,有两种业务系统,一是业务网、一是办公网,配置两种网络均可以访问外网设备。

我们先在局域网中划分两个VLAN,分别对应业务网和办公网。

一个企业2套业务系统网络基本配置

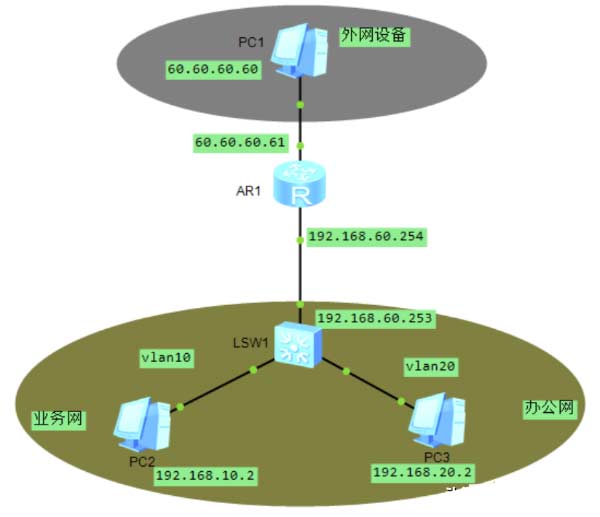

系统拓扑图

汇聚交换机SW1配置:

1-创建VLAN

<Huawei>

<Huawei>system-view

[Huawei]sysname SW1

[SW1]undo info-center enable

[SW1]vlan 10

[SW1-vlan10]q

[SW1]vlan 20

[SW1-vlan20]q

[SW1]vlan 999

[SW1-vlan20]q

2-配置VLAN的地址

[SW1]int vlan 10

[SW1-Vlanif10]ip address 192.168.10.254 24

[SW1-Vlanif10]q

[SW1-Vlanif10]int vlan 20

[SW1-Vlanif20]ip address 192.168.20.254 24

[SW1-Vlanif20]q

[SW1-Vlanif10]int vlan 999;配置交换机的管理地址

[SW1-Vlanif999]ip address 192.168.60.253 24

3-将交换机端口加入到对应的VLAN中:

[SW1]interface GigabitEthernet 0/0/1

[SW1-GigabitEthernet0/0/1]port link-type access

[SW1-GigabitEthernet0/0/1]port default vlan 10

[SW1-GigabitEthernet0/0/1]q

[SW1]interface GigabitEthernet 0/0/2

[SW1-GigabitEthernet0/0/2]port link-type access

[SW1-GigabitEthernet0/0/2]port default vlan 20

[SW1-GigabitEthernet0/0/2]q

[SW1]interface GigabitEthernet 0/0/24

[SW1-GigabitEthernet0/0/2]port link-type access

[SW1-GigabitEthernet0/0/2]port default vlan 999

[SW1-GigabitEthernet0/0/2]q

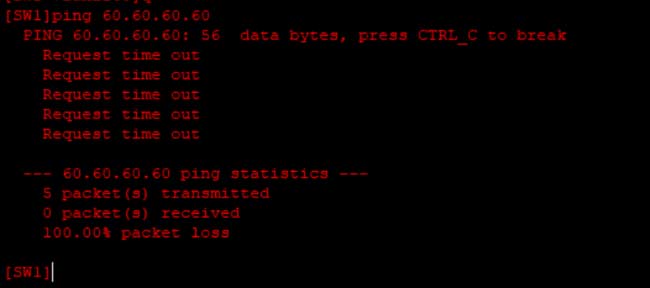

[SW1]ping 60.60.60.60

一个企业2套业务系统网络基本配置

接入路由器R1配置

1-配置路由器接口IP地址

<Huawei>system-view

[Huawei]sysname R1

[R1]undo info-center enable

[R1]interface GigabitEthernet 0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.60.254 24

[R1-GigabitEthernet0/0/0]q

[R1]interface GigabitEthernet 0/0/1

[R1-GigabitEthernet0/0/1]ip address 60.60.60.61 255.255.0.0

[R1-GigabitEthernet0/0/1]q

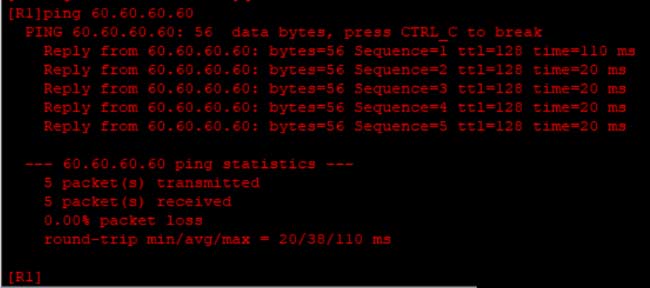

[R1]ping 60.60.60.60

一个企业2套业务系统网络基本配置

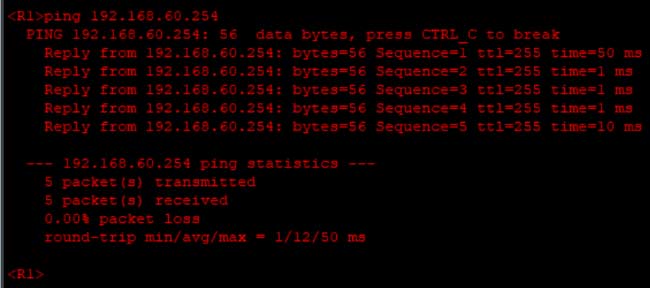

<R1>ping 192.168.60.254

一个企业2套业务系统网络基本配置

[R1]

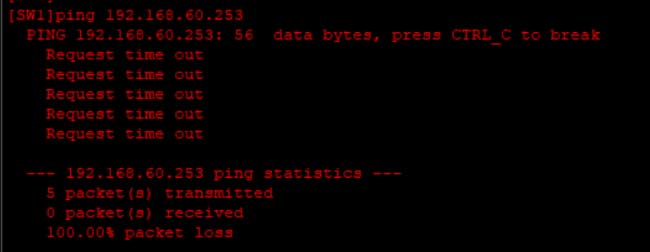

但是在SW1上与路由器不通,需要增加一条路由;

一个企业2套业务系统网络基本配置

在SW1上配置路由

4-在核心交换机上配置配置路由

[SW1]ip route-static 0.0.0.0 0.0.0.0 192.168.60.254

2-在路由器上配置静态路由

在R1上配置路由

[R1]ip route-static 192.168.20.0 255.255.255.0 192.168.60.253

[R1]ip route-static 192.168.10.0 255.255.255.0 192.168.60.253

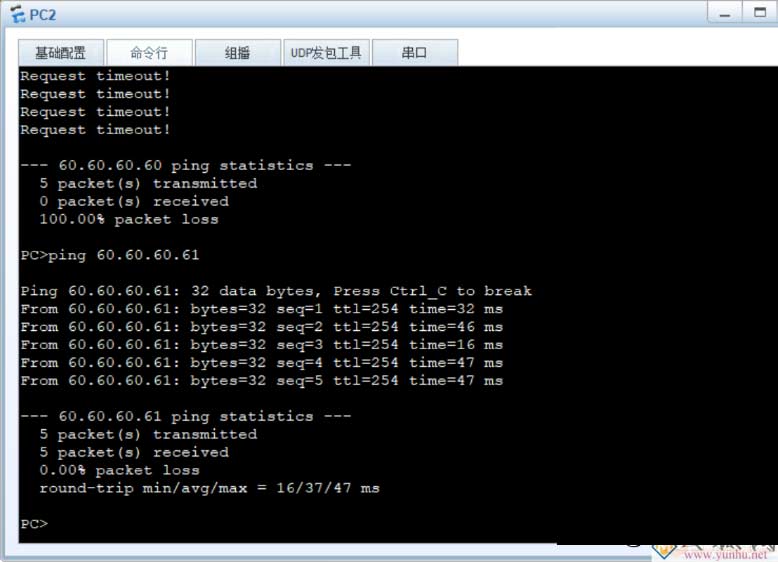

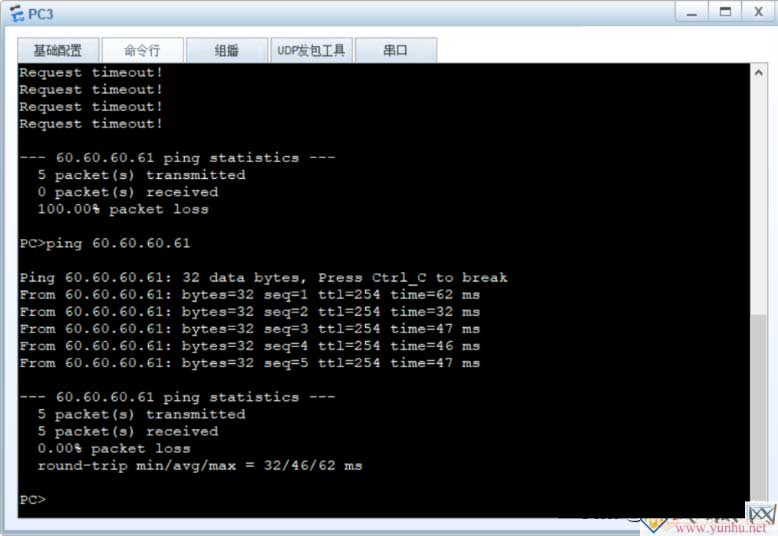

再行测试

一个企业2套业务系统网络基本配置 一个企业2套业务系统网络基本配置

但是从PC2、PC3上无法与60.60.60.60进行互相访问,那是因为内网与外网无法直接通信,需要进行NAT地址转换
