cisco AP AIR-CAP1702I-H-K9调试配置基础教程

cisco AP AIR-CAP1702I-H-K9调试配置

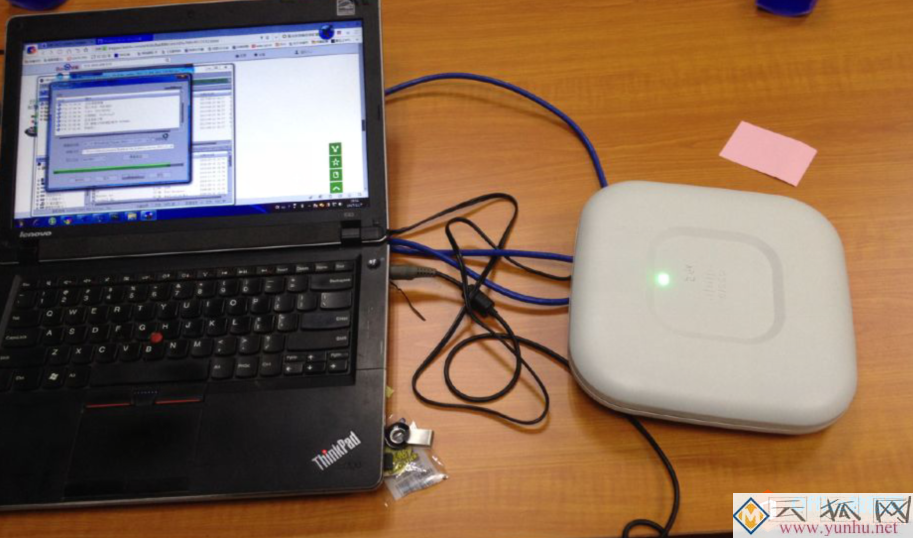

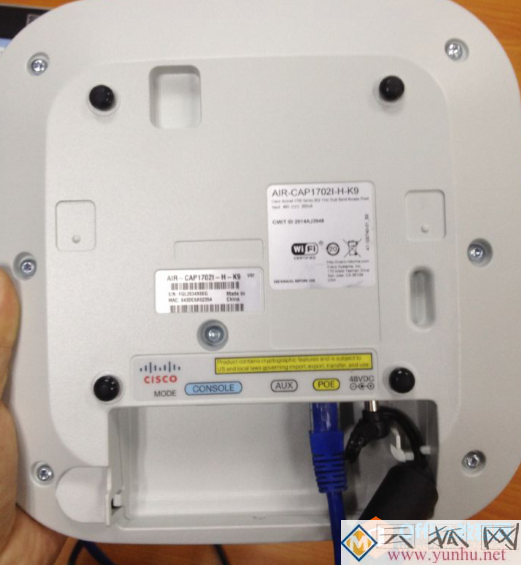

连接拓扑，将console线连接AP，将笔记本网线连接AP

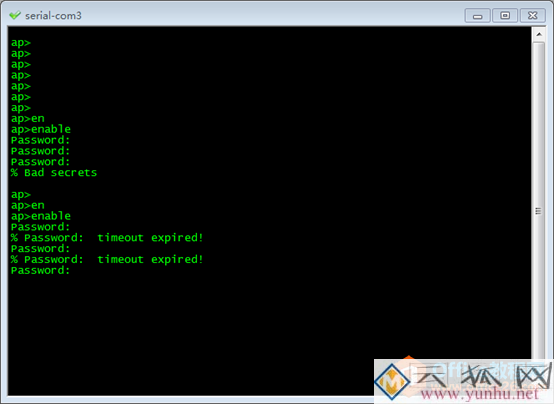

打开secureCRT连接

用户名：Cisco 密码：Cisco





ap#show running-config

Building configuration...

Current configuration : 1723 bytes

!

! Last configuration change at 00:00:33 UTCMon Mar 1 1993

version 15.3

no service pad

service timestamps debug datetime msec

service timestamps log datetime msec

service password-encryption

!

hostname ap

!

!

logging rate-limit console 9

enable secret 5$1$1Chs$5IlDfEc/JrhQYEXJDrQ4Y.

!

no aaa new-model

no ip source-route

no ip cef

!

!

!

!

dot11 syslog

!

!

!

!

username CISCO password 7 1531021F0725

!

!

bridge irb

!

!

!

interface Dot11Radio0

noip address

shutdown

antenna gain 0

station-role root

bridge-group 1

bridge-group 1 subscriber-loop-control

bridge-group 1 spanning-disabled

bridge-group 1 block-unknown-source

nobridge-group 1 source-learning

nobridge-group 1 unicast-flooding

!

interface Dot11Radio1

noip address

shutdown

antenna gain 0

peakdetect

nodfs band block

channel dfs

station-role root

bridge-group 1

bridge-group 1 subscriber-loop-control

bridge-group 1 spanning-disabled

bridge-group 1 block-unknown-source

nobridge-group 1 source-learning

nobridge-group 1 unicast-flooding

!

interface GigabitEthernet0

noip address

duplex auto

speed auto

bridge-group 1

bridge-group1 spanning-disabled

nobridge-group 1 source-learning

!

interface GigabitEthernet1

noip address

duplex auto

speed auto

bridge-group 1

bridge-group 1 spanning-disabled

nobridge-group 1 source-learning

!

interface BVI1

mac-address843d.c6a9.2354

ipaddress dhcp client-id GigabitEthernet0

ipv6address dhcp

ipv6address autoconfig

ipv6enable

!

ip forward-protocol nd

ip http server

no ip http secure-server

ip http help-pathhttp://www.cisco.com/warp/public/779/smbiz/prodconfig/help/eag

!

!

bridge 1 route ip

!

!

!

line con 0

line vty 0 4

login local

transport input all

!

end

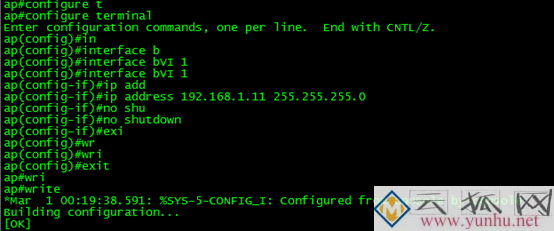

配置BVI接口。

这里提到了一个概念，即网桥组（Bridge-Group）。要实现不同的端口之间的桥接交换，必须将这些端口归到同一个网桥组当中。从概念上说，配置为同一个网桥组中的所有端口属于同一个第二层的广播域，不管这个端口类型是广域网端口还是以太网端口，也不管这个端口是物理端口还是逻辑端口（如X.25的子口或以太网的VLAN子口）。Cisco路由器为每一个已配置的网桥组自动产生一个虚拟接口，称之为Beidge-Group Virtual Interface（BVI），在不同的BVI之间或BVI与其它的端口之间可以实现路由的能力。

本地配置ip地址查看与AP是否连通。

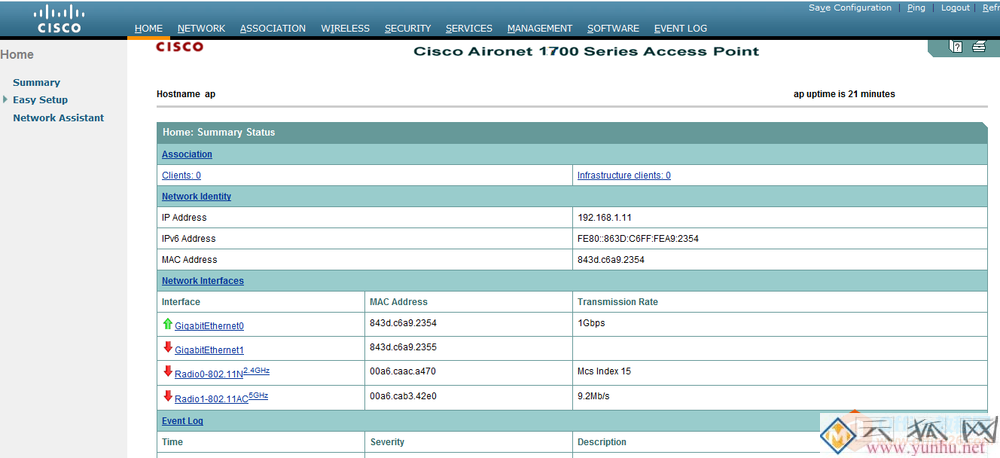

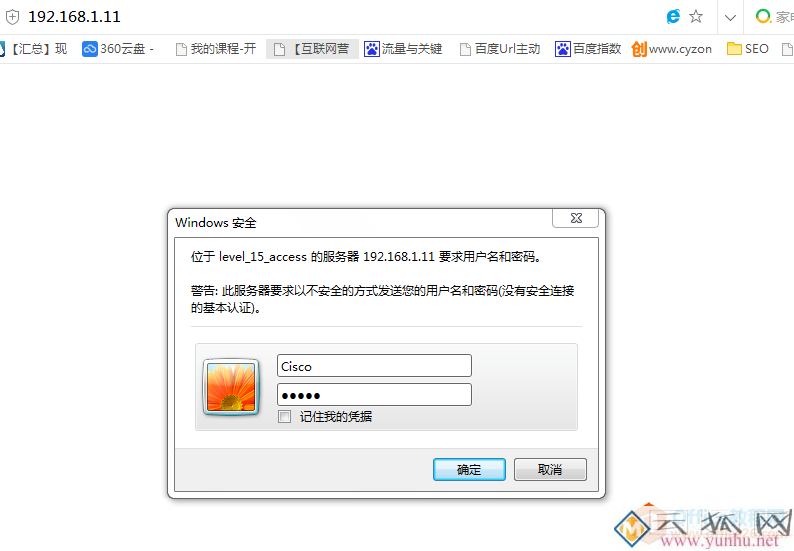

通过WEB界面调试　用户名：Cisco　密码：Cisco

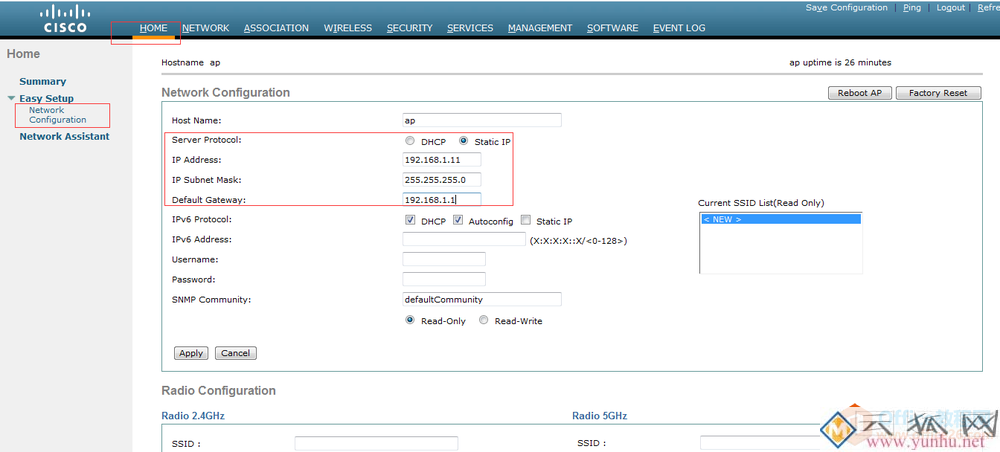

第一步：HOME（主页配置）---- Network Configuration

Network Configuration 网络配置

此处的IP地址是BVI的IP地址

Current SSID List (Read only)当前的SSID列表，这个地方的SSID只能看不能删除和修改。

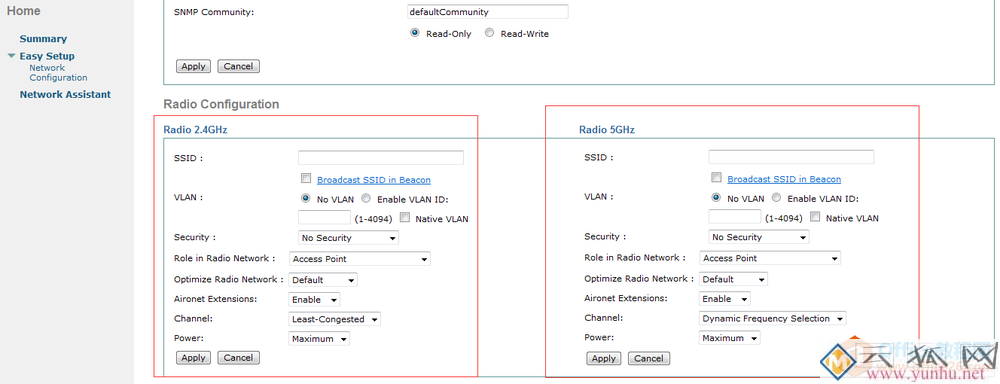

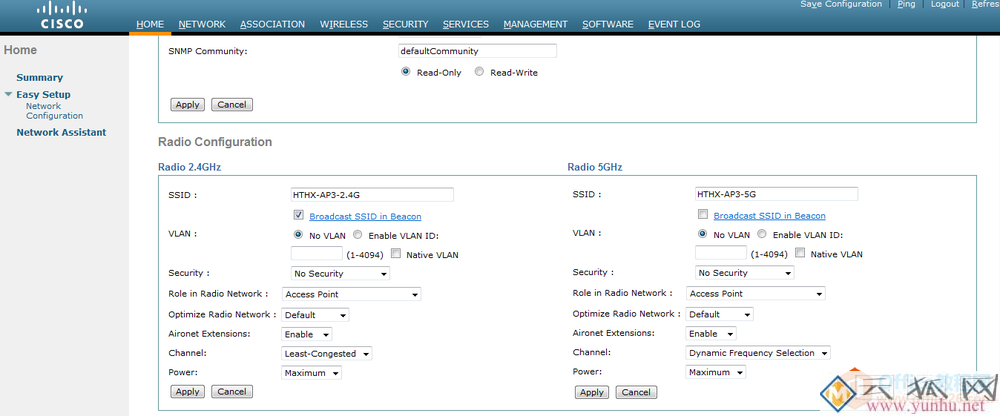

Radio Configuration 无线电配置 Radio:无线电

Radio 2.4GH是无线2.4GH

Radio 5G是无线5G

两个都需要配置一下。

先配置Radio 2.4GHz的SSID，然后勾选broadcast SSID in beacon，这个SSID在无线发射台发射此SSID信号进行广播。（也就是说这个SSID信号可以通过此AP发射出来）

beacon英[ˈbi:kən] beacons 无线电台或发射台;
