网络拓扑图是什么意思?下面小编就给大家科普一下网络拓扑图的概念和重要性!

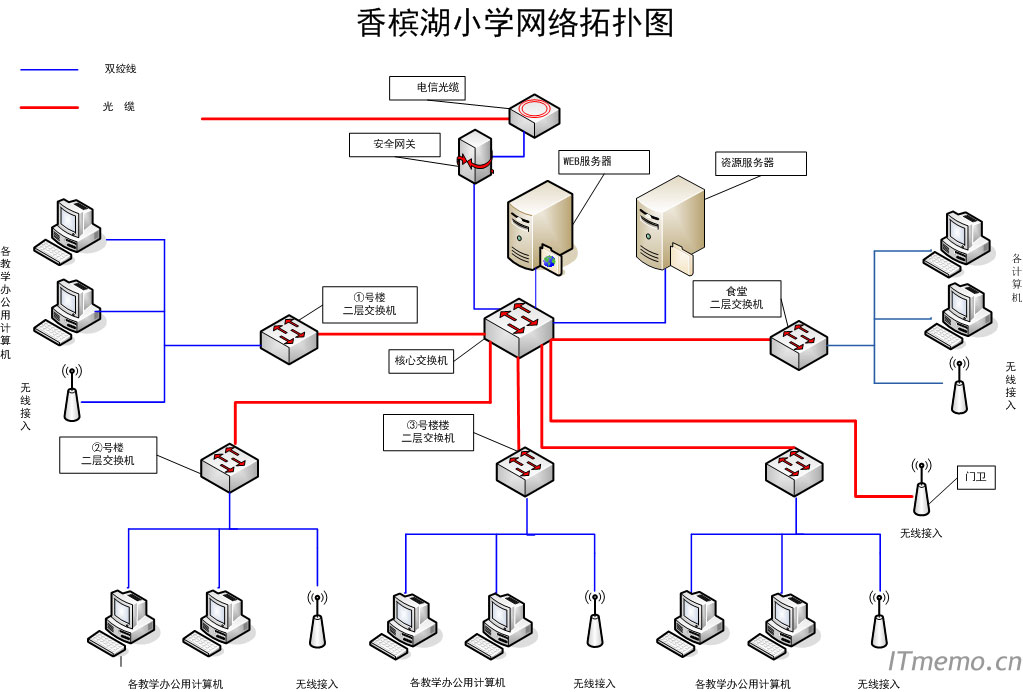

网络拓扑结构是指用传输媒体互连各种设备的物理布局,就是用什么方式把网络中的计算机等设备连接起来。拓扑图给出网络服务器、工作站的网络配置和相互间的连接,它的结构主要有星型结构、环型结构、总线结构、分布式结构、树型结构、网状结构、蜂窝状结构等。下图为示例的网络拓扑图画法:

网络拓扑图是什么意思?网络拓扑图的概念和重要性!

为什么要画网络拓扑图?

在很多网络工程中,为了预先设计网络架构、组装方案,并给客户直观的展示出如何布局网络和施工、设计造价,就需要画网络拓扑图,这也是交付中的一部分,所以说,网络拓扑图是非常重要的,即便是一个不清楚网络结构的人,看了网络拓扑图,基本就知道网络组网结构,后期维护、查故障也是非常方便的。

网络拓扑图的分类:

星型拓扑结构

星型结构是最古老的一种连接方式,大家每天都使用的电话属于这种结构。星型结构是指各工作站以星型方式连接成网。网络有中央节点,其他节点(工作站、服务器)都与中央节点直接相连,这种结构以中央节点为中心,因此又称为集中式网络。

这种结构便于集中控制,因为端用户之间的通信必须经过中心站。由于这一特点,也带来了易于维护和安全等优点。端用户设备因为故障而停机时也不会影响其它端用户间的通信。同时它的网络延迟时间较小,传输误差较低。但这种结构非常不利的一点是,中心系统必须具有极高的可靠性,因为中心系统一旦损坏,整个系统便趋于瘫痪。对此中心系统通常采用双机热备份,以提高系统的可靠性。

环型网络拓扑结构

环型结构在LAN中使用较多。这种结构中的传输媒体从一个端用户到另一个端用户,直到将所有的端用户连成环型。数据在环路中沿着一个方向在各个节点间传输,信息从一个节点传到另一个节点。这种结构显而易见消除了端用户通信时对中心系统的依赖性。

环行结构的特点是:每个端用户都与两个相临的端用户相连,因而存在着点到点链路,但总是以单向方式操作,于是便有上游端用户和下游端用户之称;信息流在网中是沿着固定方向流动的,两个节点仅有一条道路,故简化了路径选择的控制;环路上各节点都是自举控制,故控制软件简单;由于信息源在环路中是串行地穿过各个节点,当环中节点过多时,势必影响信息传输速率,使网络的响应时间延长;环路是封闭的,不便于扩充;可靠性低,一个节点故障,将会造成全网瘫痪;维护难,对分支节点故障定位较难。

总线拓扑结构

总线结构是使用同一媒体或电缆连接所有端用户的一种方式,也就是说,连接端用户的物理媒体由所有设备共享,各工作站地位平等,无中心节点控制,公用总线上的信息多以基带形式串行传递,其传递方向总是从发送信息的节点开始向两端扩散,如同广播电台发射的信息一样,因此又称广播式计算机网络。各节点在接受信息时都进行地址检查,看是否与自己的工作站地址相符,相符则接收网上的信息。

使用这种结构必须解决的一个问题是确保端用户使用媒体发送数据时不能出现冲突。在点到点链路配置时,这是相当简单的。如果这条链路是半双工操作,只需使用很简单的机制便可保证两个端用户轮流工作。在一点到多点方式中,对线路的访问依靠控制端的探询来确定。然而,在LAN环境下,由于所有数据站都是平等的,不能采取上述机制。对此,研究了一种在总线共享型网络使用的媒体访问方法:带有碰撞检测的载波侦听多路访问,英文缩写成CSMA/CD。

这种结构具有费用低、数据端用户入网灵活、站点或某个端用户失效不影响其它站点或端用户通信的优点。缺点是一次仅能一个端用户发送数据,其它端用户必须等待到获得发送权;媒体访问获取机制较复杂;维护难,分支节点故障查找难。尽管有上述一些缺点,但由于布线要求简单,扩充容易,端用户失效、增删不影响全网工作,所以是LAN技术中使用最普遍的一种。

分布式拓扑结构

分布式结构的网络是将分布在不同地点的计算机通过线路互连起来的一种网络形式。

分布式结构的网络具有如下特点:由于采用分散控制,即使整个网络中的某个局部出现故障,也不会影响全网的操作,因而具有很高的可靠性;网中的路径选择最短路径算法,故网上延迟时间少,传输速率高,但控制复杂;各个节点间均可以直接建立数据链路,信息流程最短;便于全网范围内的资源共享。缺点为连接线路用电缆长,造价高;网络管理软件复杂;报文分组交换、路径选择、流向控制复杂;在一般局域网中不采用这种结构。

树型拓扑结构

树型结构是分级的集中控制式网络,与星型相比,它的通信线路总长度短,成本较低,节点易于扩充,寻找路径比较方便,但除了叶节点及其相连的线路外,任一节点或其相连的线路故障都会使系统受到影响。

网状拓扑结构

在网状拓扑结构中,网络的每台设备之间均有点到点的链路连接,这种连接不经济,只有每个站点都要频繁发送信息时才使用这种方法。它的安装也复杂,但系统可靠性高,容错能力强。有时也称为分布式结构。

蜂窝拓扑结构

蜂窝拓扑结构是无线局域网中常用的结构。它以无线传输介质(微波、卫星、红外等)点到点和多点传输为特征,是一种无线网,适用于城市网、校园网、企业网。

混合拓扑结构

混合拓扑结构是由星型结构或环型结构和总线型结构结合在一起的网络结构,这样的拓扑结构更能满足较大网络的拓展,解决星型网络在传输距离上的局限,而同时又解决了总线型网络在连接用户数量上的限制。

混合拓扑的优点:应用相当广泛,它解决了星型和总线型拓扑结构的不足,满足了大公司组网的实际需求。扩展相当灵活。速度较快:因为其骨干网采用高速的同轴电缆或光缆,所以整个网络在速度上应不受太多的限制。缺点是:由于仍采用广播式的消息传送方式,所以在总线长度和节点数量上也会受到限制。同样具有总线型网络结构的网络速率会随着用户的增多而下降的弱点。较难维护,这主要受到总线型网络拓扑结构的制约,如果总线断,则整个网络也就瘫痪了。

主流网络拓扑图的优缺点:

星型拓扑结构

星形拓扑结构的主要优点有:

1.结构简单,容易管理维护;

2.重新配置灵活;

3.方便故障检测与隔离;

4.控制简单,便于建网;

5.网络延迟时间较小,传输误差较低;

星形拓扑结构的主要缺点有:

1.成本高、可靠性较低;

环型拓扑结构

优点是由于每个节点都同时与两个方向的各一个节点相连接,此路不通彼路通,因此环状拓扑具有天然的容错性。缺点是由于存在来自两个方向的数据流,因此必须对这两个方向加以区分,或者进行限制,以避免无法区分的冗余数据流对正常通信的干扰。管理和维护比较复杂。

总线型拓扑结构

优点是结构简单,可扩充性好。缺点是维护难、单点的结构可能会影响全网络。

以上就是网络拓扑图的全部内容,相信大家看完之后已经有了一个很清晰的概念,已经了解和知道了什么是网络拓扑图,简单总结:网络拓扑图就是用线条和使用合理的拓扑结构将网络架构中的设备连接起来,能够让所有人清楚直观的看懂网络是如何组网的。
