电脑主板是一种构成复杂电子系统的电路板,它能统筹计算机各部件的运作。电脑主板能提供一系列接合点,供处理器、显卡、声效卡、硬盘、存储器、对外设备等设备接合。主板上最重要的构成组件是芯片组,芯片组能为主板提供一个通用平台,以供不同设备连接,从而控制不同设备的沟通。

电脑主板,又叫主机板、系统板、逻辑板、母板、底板等。它安装在机箱内,是微机最基本的,也是最重要的部件之一。主板一般为矩形电路板,上面安装了组成计算机的主要电路系统,一般有 BIOS 芯片、I/O 控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。一些高价主板也集成红外通讯技术、蓝牙和 802.11(Wi-Fi)等功能。

电脑主板采用了开放式结构,电路板上面大都有 6-8 个扩展插槽,供 PC 机外围设备的控制卡(适配器)插接。通过更换这些插卡,可以对微机的相应子系统进行局部升级,使厂家和用户在配置机型方面有更大的灵活性。总之,主板在整个微机系统中扮演着举足重新的脚色。可以说,主板的类型和档次决定着整个微机系统的类型和档次。

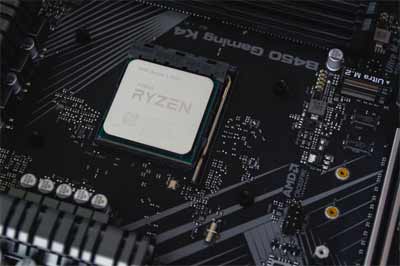

电脑主板有哪些部件(图文)

电脑主板各部分组成

1、线路板

线路板是电脑主板所有元器件的承载部件,一般采用四层板或六层板,低档主板多为四层板,有主信号层、接地层、电源层、次信号层这四个电路,六层板增加了辅助电源层和中信号层。因此,六层 PCB 的主板抗电磁干扰能力更强,主板也更加稳定。

2、芯片组

芯片组一般分为北桥和南桥两部分,北桥主要负责控制 CPU,内存,显卡之间的通信,南桥则集成了开机,复位,CMOS 电路,USB,IDE,SATA,PCI 等许多电路和控制模块,它们是整个主板的核心。

3、CPU 插座

CPU 插座是主板上安装处理器的地方,是主板最重要的组成部分,其型号有多种。

4、内存插槽

内存插槽一般位于 CPU 插座下方,是主板上用来安装内存的地方。常见的内存插槽为 SDRAM 内存、DDR 内存插槽,不同的内存插槽不能互换使用。

5、显卡插槽

显卡插槽不一定每个主板都有,一般位于 PCI 插座上面,老一点的多为 AGP 插座。现在一般是 PCIE,有的过渡型的主板两种都有,有些则有两条 PCIE 插口。

6、PCI 插槽

PCI 插槽多为乳白色,是主板的必备插槽,可以插上软 Modem、声卡、股票接受卡、网卡、多功能卡等设备。

7、BIOS 芯片

BIOS 芯片是主板上唯一贴有标签的芯片,一般为双排直插式封装。BIOS 芯片里面存有与该主板搭配的基本输入输出系统程序,能够让主板识别各种硬件,还可以设置引导系统的设备,调整 CPU 外频等。

8、AGP 插槽

AGP 插槽是专供 3D 加速卡使用的接口,它直接与主板的北桥芯片相连,颜色多为深棕色。AGP 插槽能够避免经过窄带宽的 PCI 总线而形成系统瓶颈,增加 3D 图形数据传输速度。

电脑主板如何分类

按主板上使用的 CPU 分

386 主板、486 主板、奔腾(Pentium,即 586)主板、高能奔腾(Pentium Pro,即 686)主板。 同一级的 CPU 往往也还有进一步的划分,如奔腾主板,就有是否支持多能奔腾(P55C,MMX 要求主板内建双电压), 是否支持 Cyrix 6×86、 AMD 5k86 (都是奔腾级的 CPU,要求主板有更好的散热性)等区别。

按主板上 I/O 总线的类型分

ISA(Industry Standard Architecture)工业标准体系结构总线。

EISA(Extension Industry Standard Architecture)扩展标准体系结构总线。

MCA(Micro Channel)微通道总线. 此外,为了解决 CPU 与高速外设之间传输速度慢的瓶颈问题,出现了两种局部总线,它们是:

VESA(Video Electronic Standards Association)视频电子标准协会局部总线,简称 VL 总线.

PCI(Peripheral Component Interconnect)外围部件互连局部总线,简称 PCI 总线. 486 级的主板多采用 VL 总线,而奔腾主板多采用 PCI 总线。 目前,继 PCI 之后又开发了更外围的接口总线,它们是:USB(Universal Serial Bus)通用串行总线。IEEE1394(美国电气及电子工程师协会 1394 标准)俗称火线(Fire Ware)。
