在网络、视频监控传输中,当线路长度超过100米,就需要使用光纤了。

在综合布线当中,光纤主要用于干线子系统、楼幢之间的主干连接,对于要求较高的场所环境,光纤到桌面也是一种选择。

光纤具有传输速率高,传输距离远、不受电磁干扰等等优点。

光纤传输系统架构及介绍

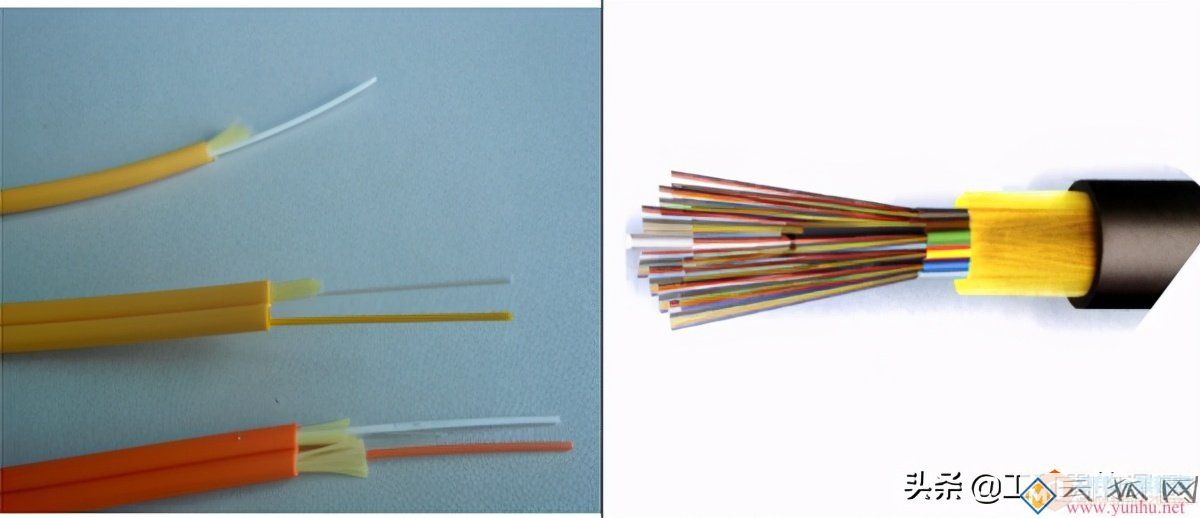

光纤的种类:

按照使用环境分:室内、室外光缆;

按照光纤的芯数分:2芯、4芯、6芯、8芯、12芯、24芯、48芯、96芯、144芯;

按照传输的模式分:单模光纤、多模光纤;

多模光缆可以传输多种模式的同波长的光束,波长范围:850nm-1300nm。一般用于2000米以内的计算机联网。

单模光缆传输单一模式的同波长的激光束,波长范围:1310nm-1550nm。一般用于长距离的邮电通信或计算机联网,传输距离几千米至几十千米都有。

多模和单模光纤,其实没有好坏之分,只有用途不同,多模光纤多用于短距离建筑配线间之间,核心设备到核心设备之间的通信,其优点是通信带宽大,多支持万兆,缺点是相比单模光纤传输距离短。

光纤的选用

距离500~600米,2公里的近距离视频传输,选用多模光纤及多模光纤收发器,需要一对光纤;

几公里范围内的远距离视频传输选用单模光纤及单模光纤收发器,只需要一根光纤即可;

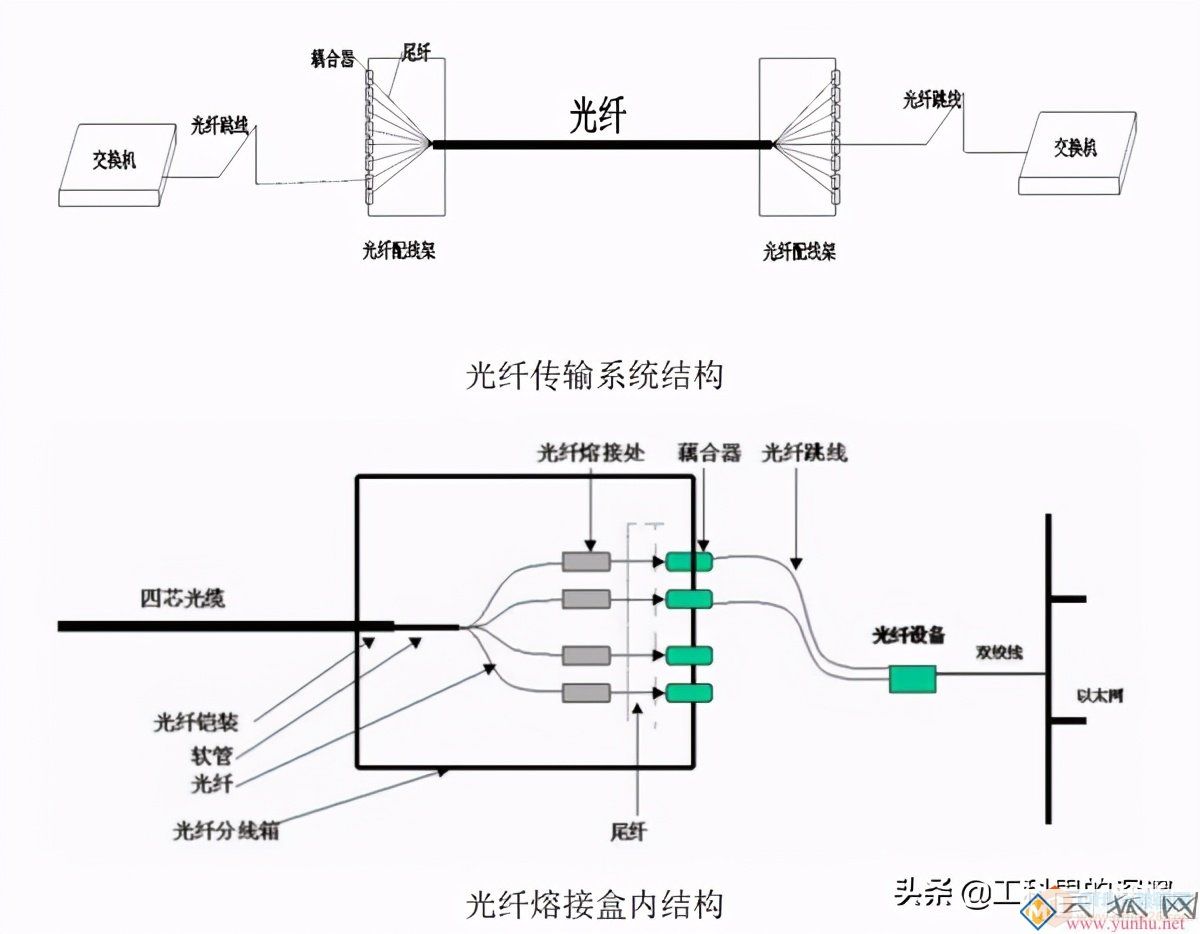

光纤传输系统组成:

光纤传输系统架构及介绍

光纤跳线的选择:

根据不同的设备,光纤连接不同的设备,设备的接口不同,需要配置不同接口端子连接器;

1、网络收发器是SC接头;

2、光模块是LC接头;

3、光端机是FC接头;

光纤传输系统架构及介绍

各种光纤接口类型介绍:

FC:圆型带螺纹(配线架上用的最多);

ST:卡接式圆型(配线架上用的多);

SC:卡接式方型(路由器交换机上用的最多);

LC:用于连接SFP光纤模块,常用于路由器上;

MPO/MTP:用于数据中心高密度配线系统,每个MTP/MPO连接器对应12(24或更多)个LC连接器,1U高度的配线空间能容纳高达144个LC光纤接口。

下面介绍组成光纤系统中的各种配件:光纤盘、耦合器、光纤跳线、光纤盒、光纤分线盒等。

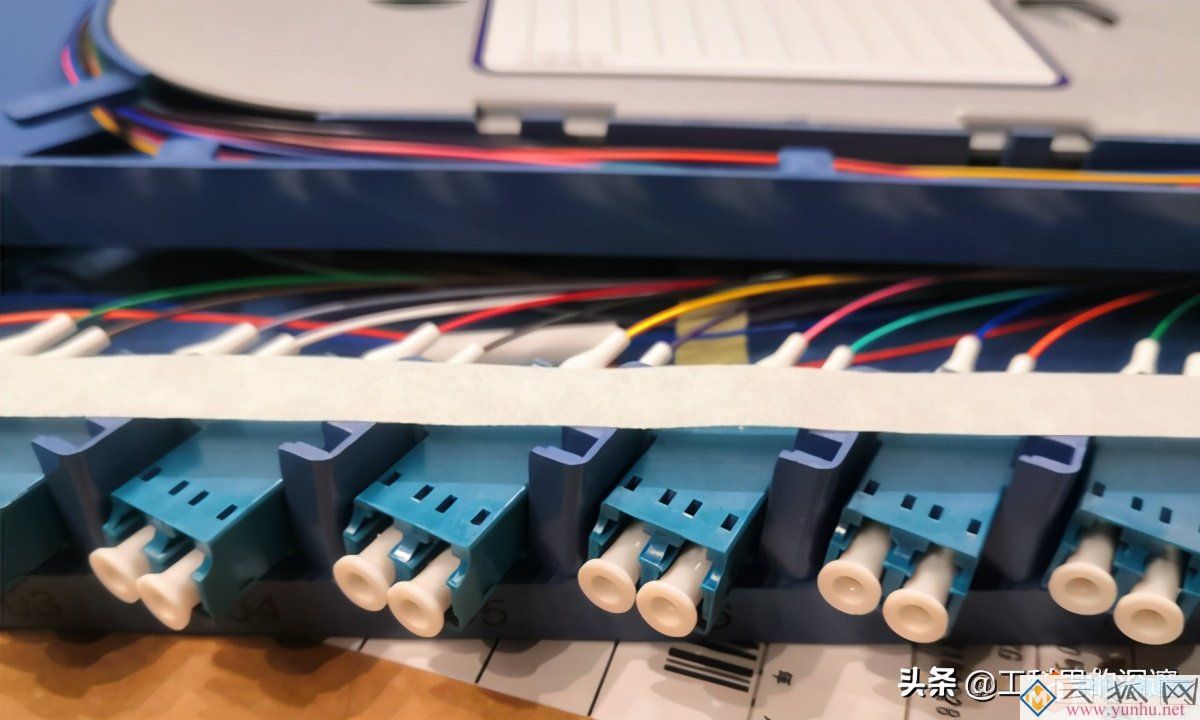

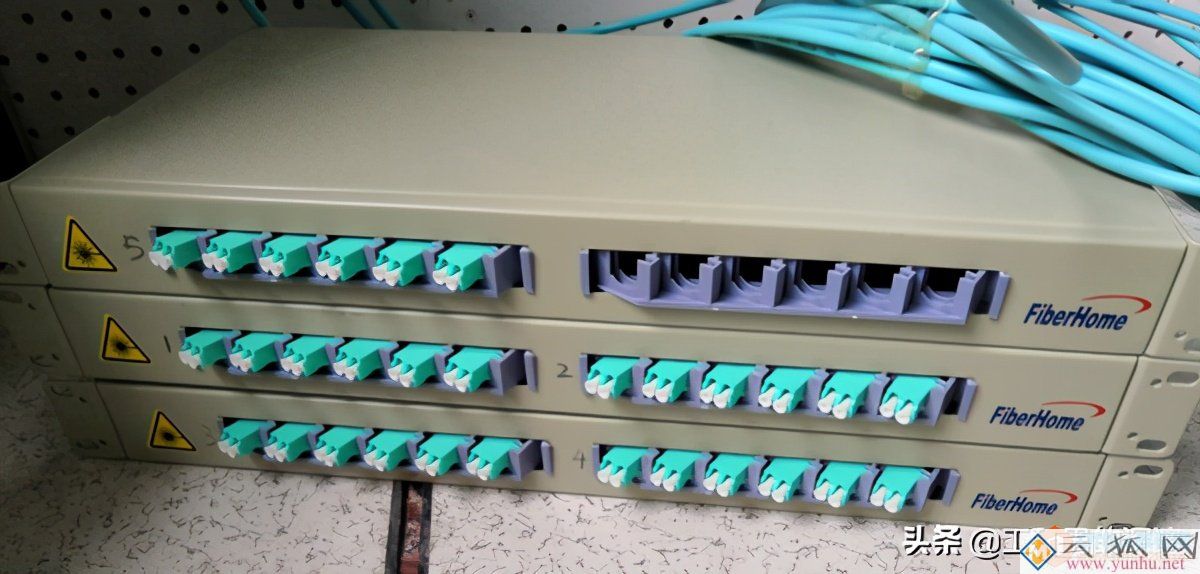

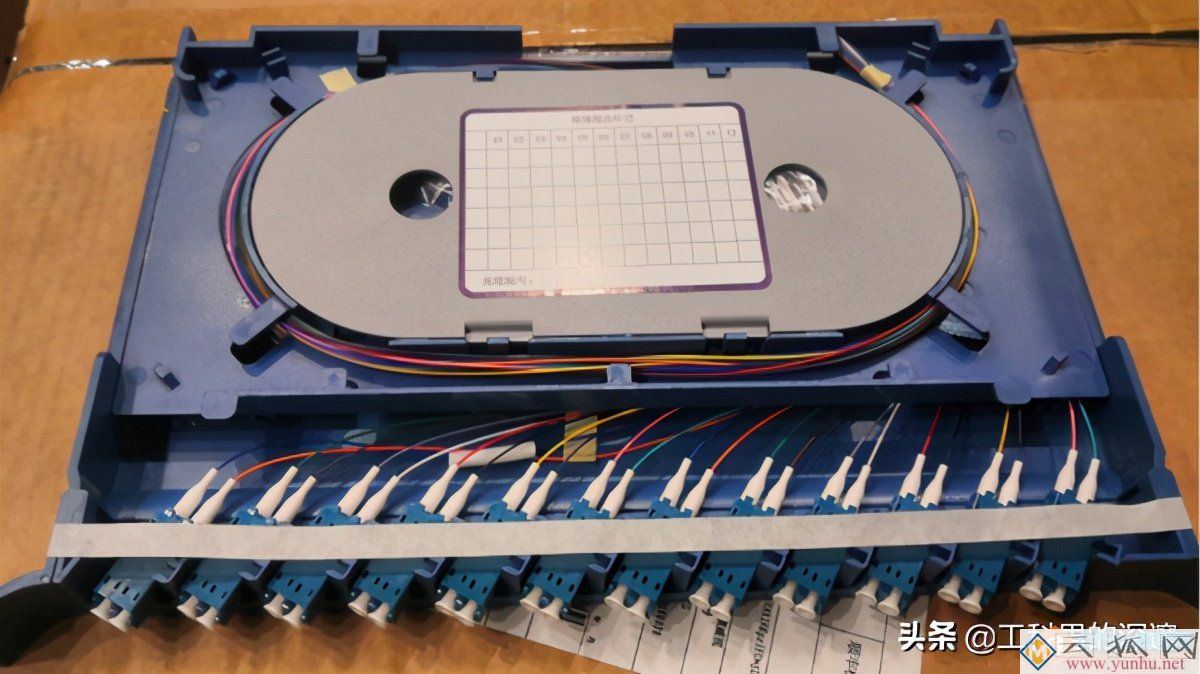

LC型单模光纤盘结构

光纤传输系统架构及介绍 光纤传输系统架构及介绍

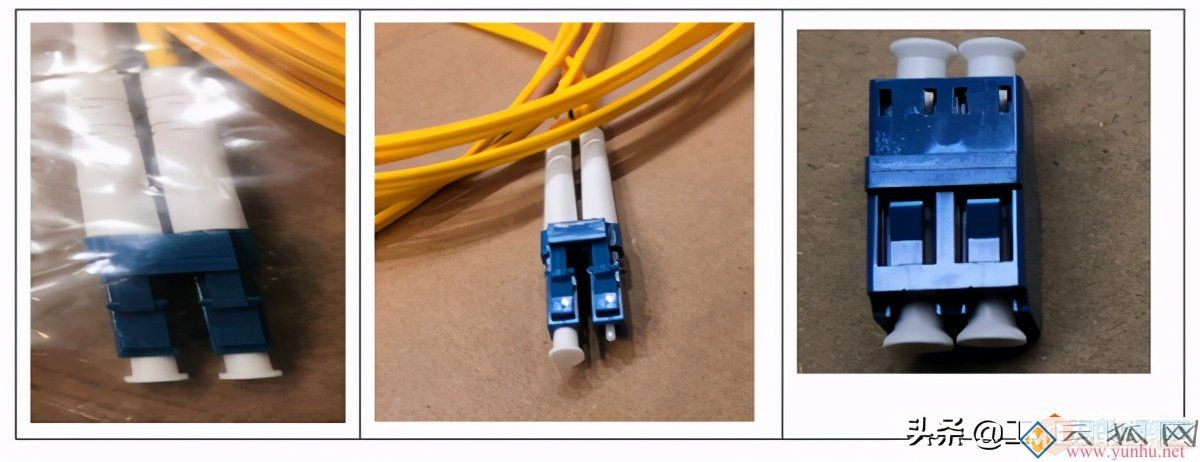

LC双芯单模光纤跳线

光纤传输系统架构及介绍

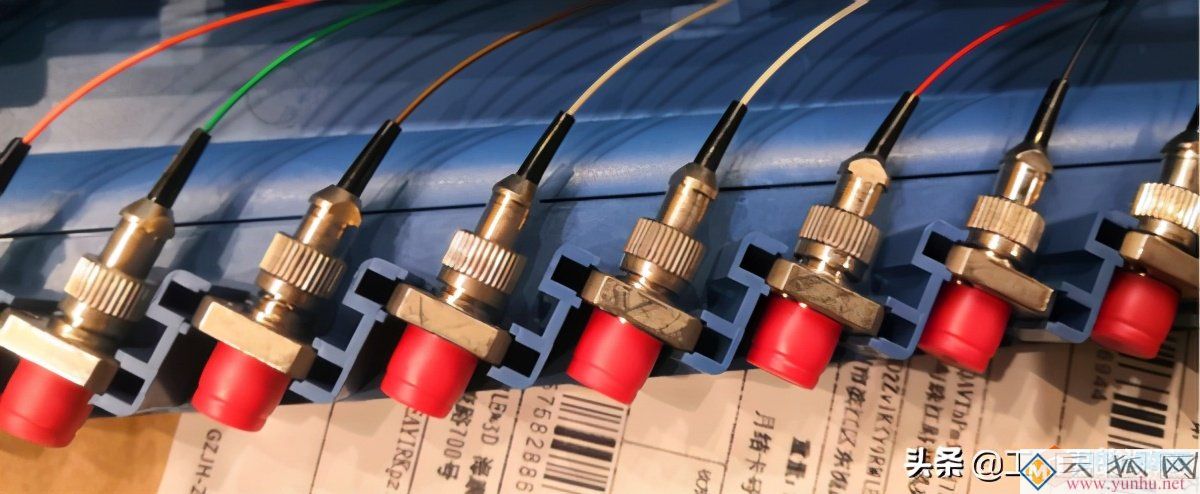

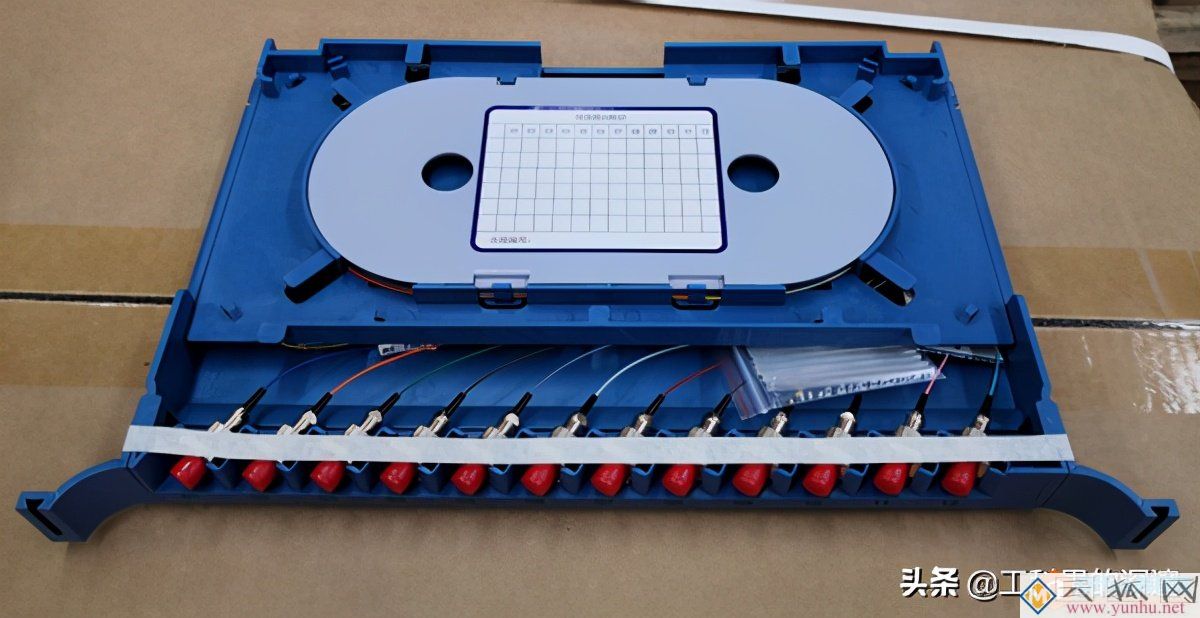

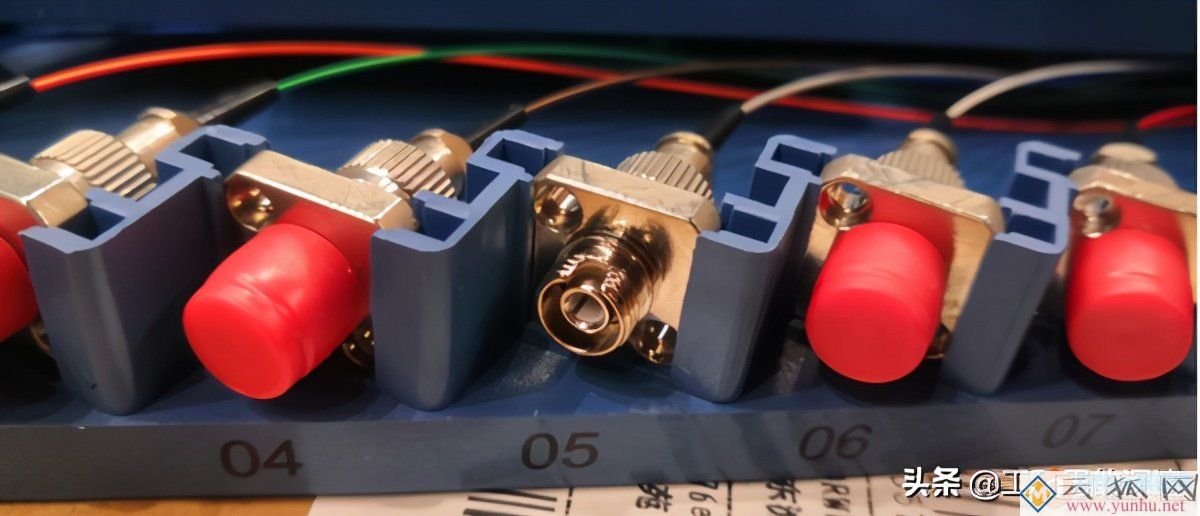

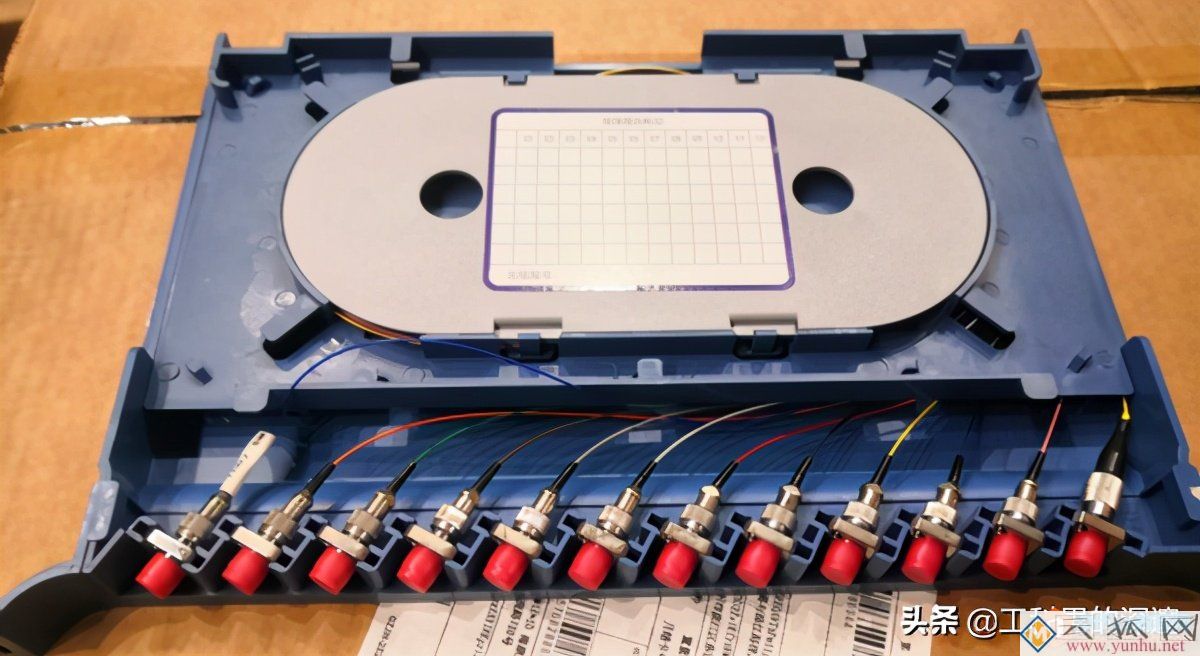

FC型光纤盘结构:

光纤传输系统架构及介绍 光纤传输系统架构及介绍

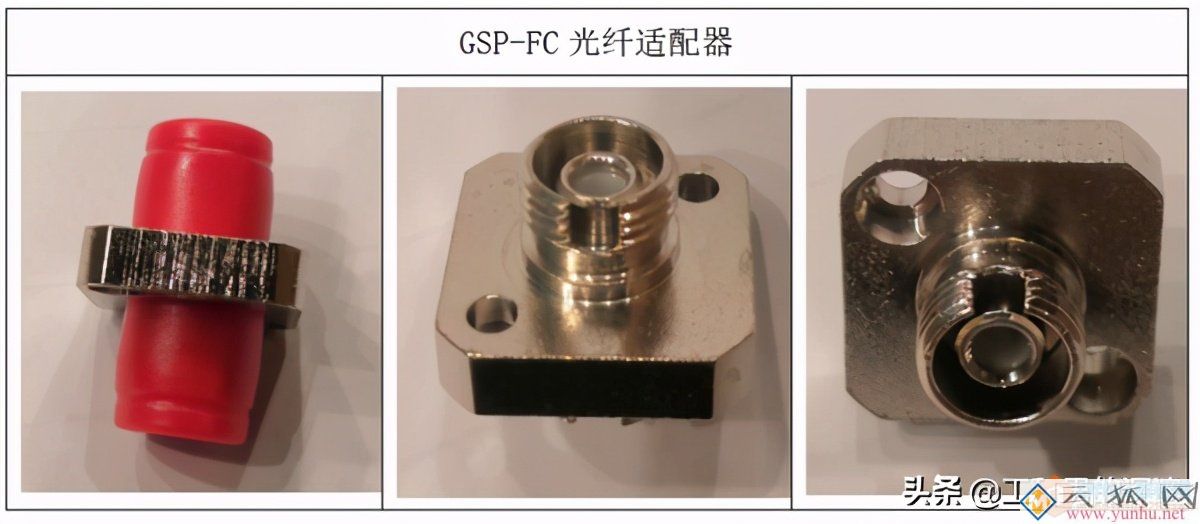

FC光纤适配器结构

光纤传输系统架构及介绍 光纤传输系统架构及介绍 光纤传输系统架构及介绍

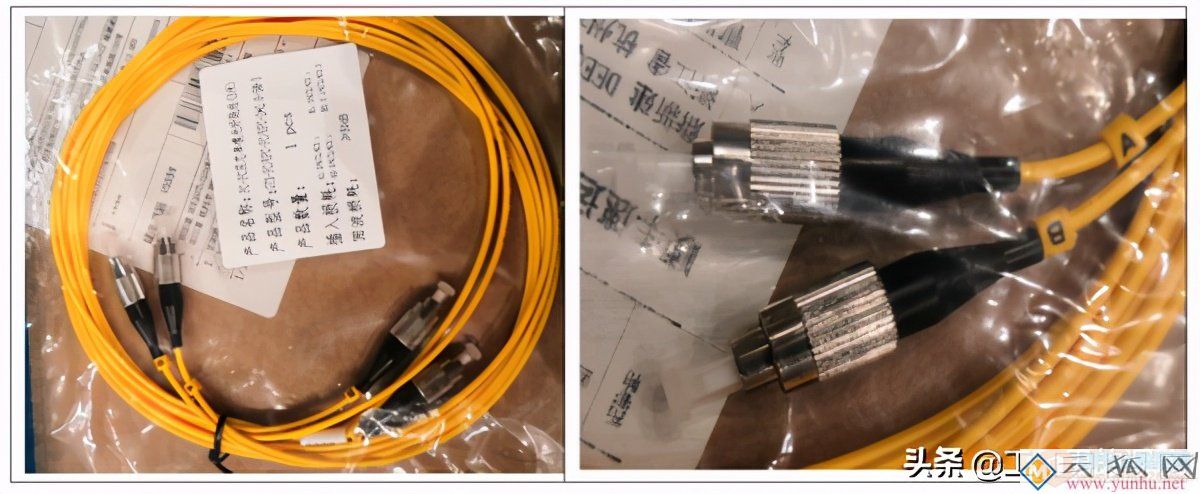

FC型光纤跳线

光纤传输系统架构及介绍

为了保持光纤连接的整齐和可维护性,将光纤托盘安装到光纤分线盒中,并固定到机房当中。

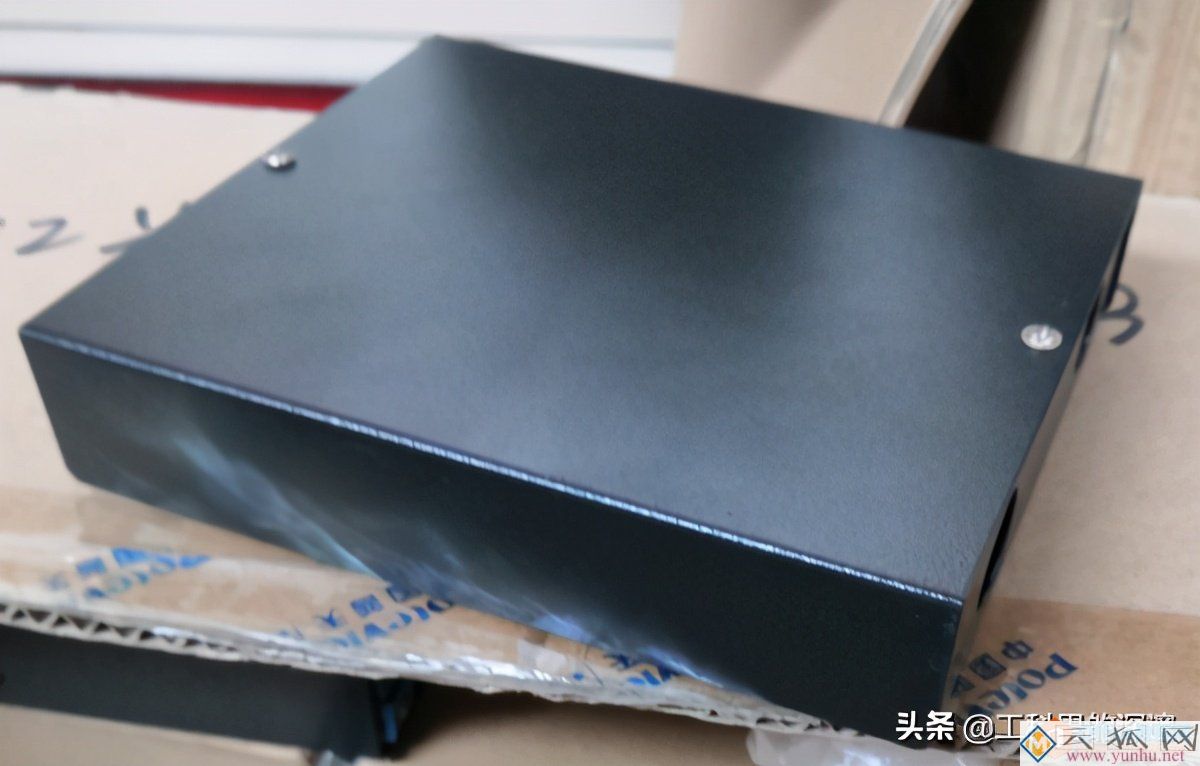

4口光纤盒

光纤传输系统架构及介绍

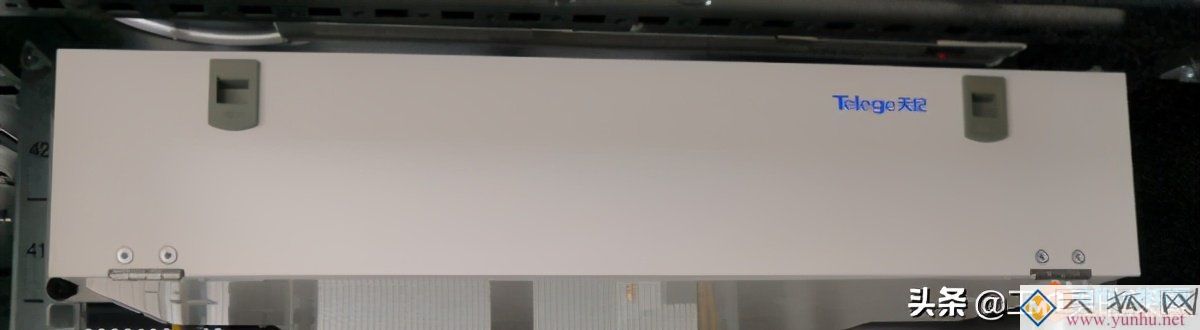

12芯光纤分线盒GP11H-普天天纪-NPL2.068.2063

光纤传输系统架构及介绍 光纤传输系统架构及介绍

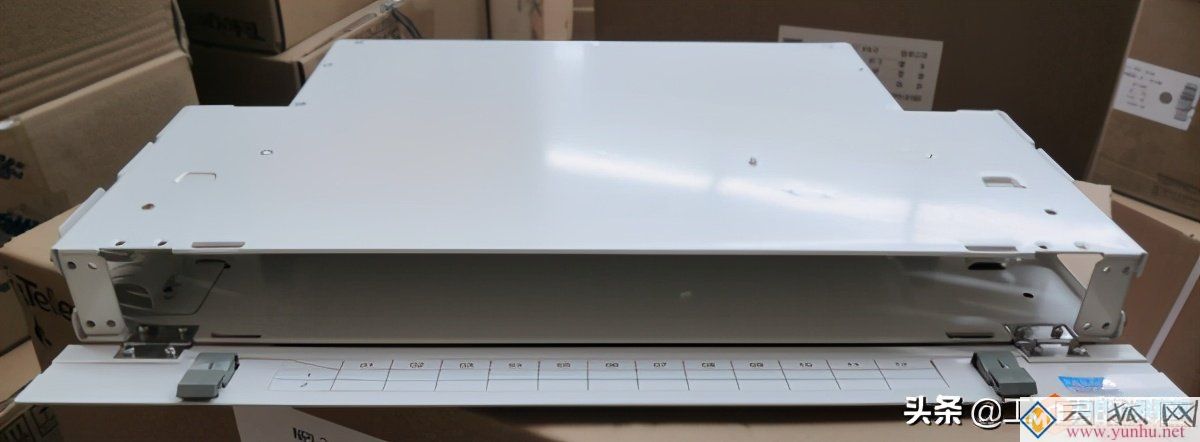

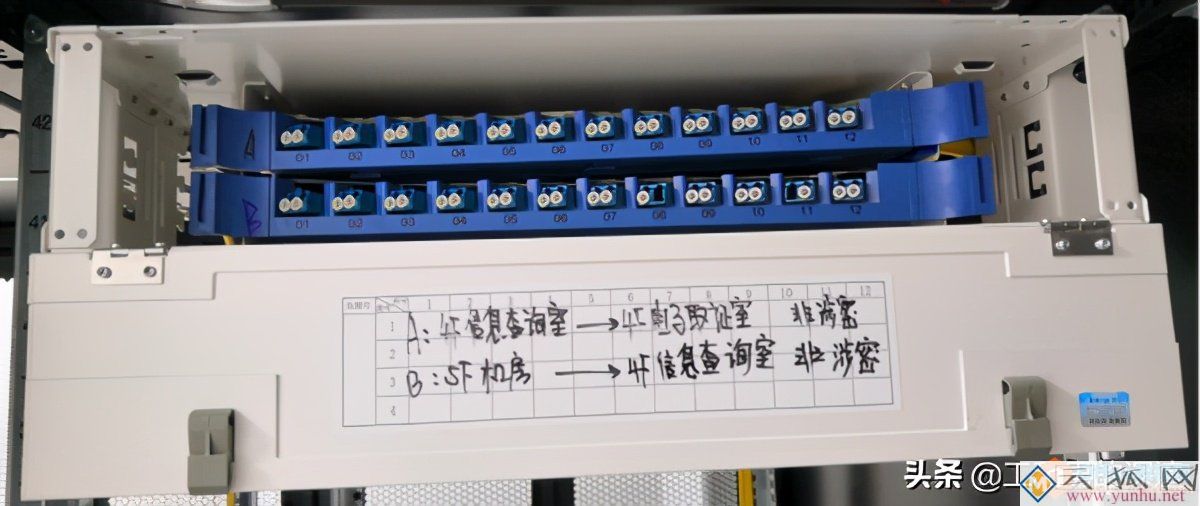

24芯光纤分线盒

光纤传输系统架构及介绍

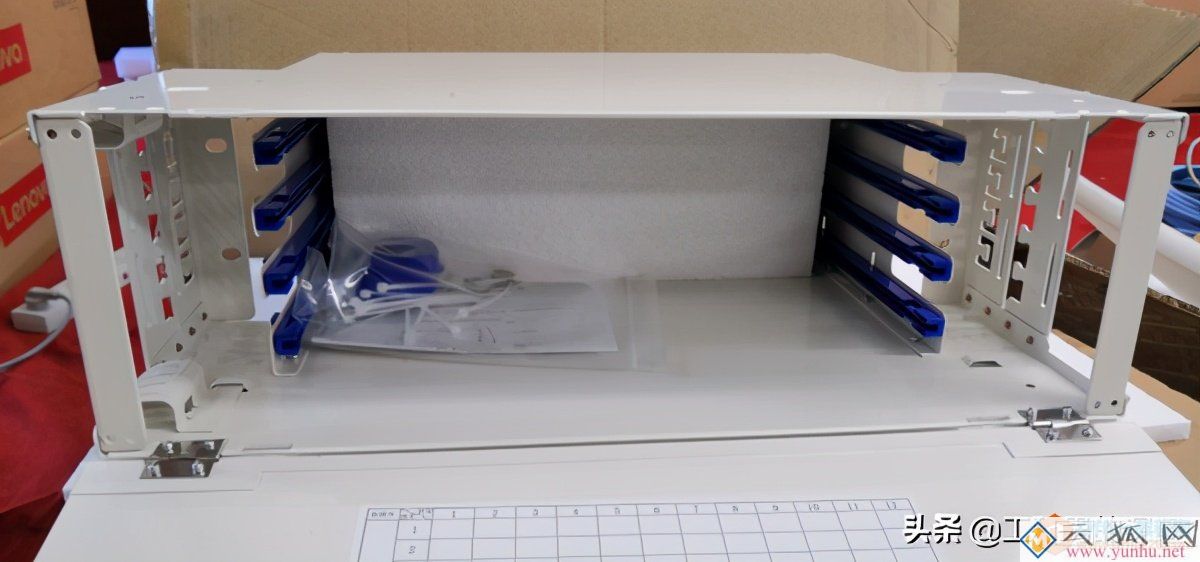

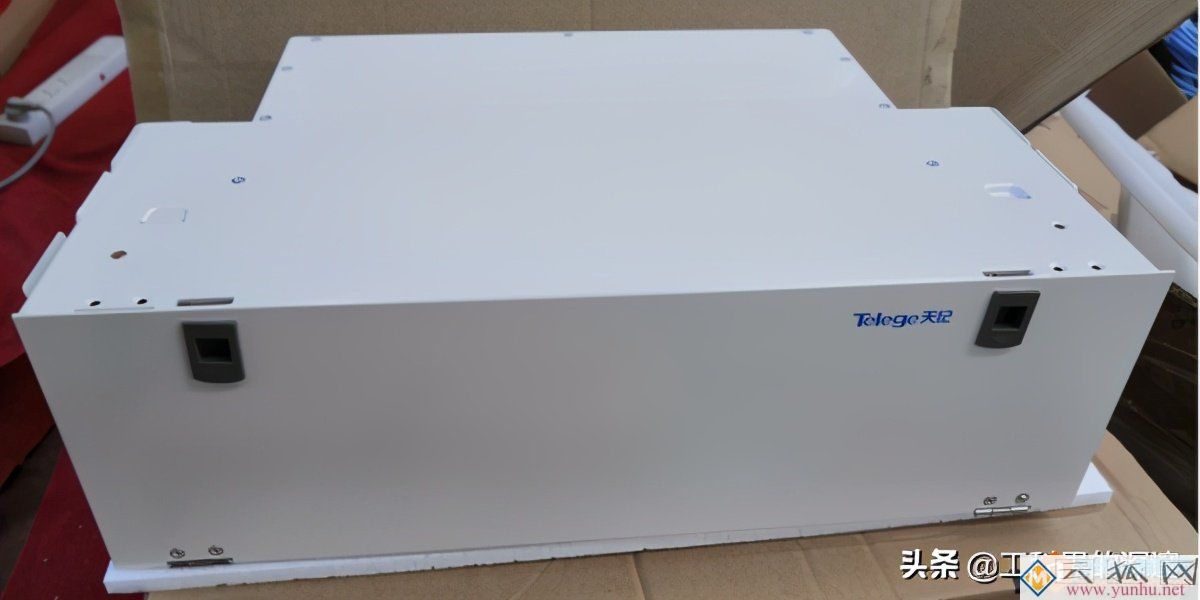

72芯光纤分线盒

光纤传输系统架构及介绍 光纤传输系统架构及介绍 光纤传输系统架构及介绍
