常见的信息化机房多回路供电方式解决措施

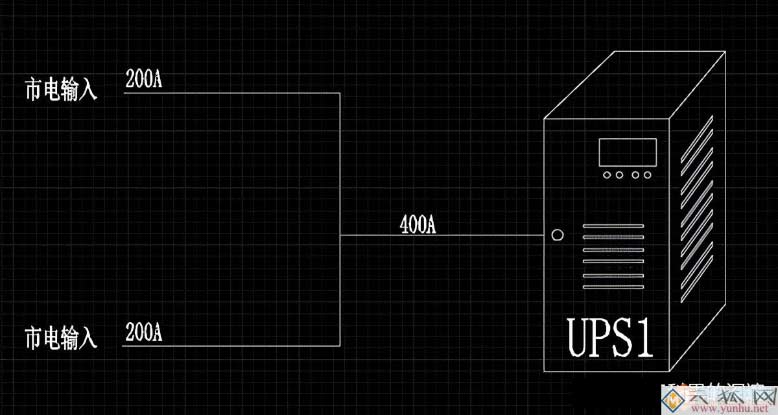

如下图，这样的两路电源连接实施可行吗？今天看我慢慢分解。

电源并联有两种形式，一种是直流电源并联，一种是交流电源并联。

一、直流电源并联

两个电源电压不相同的直流电源并联

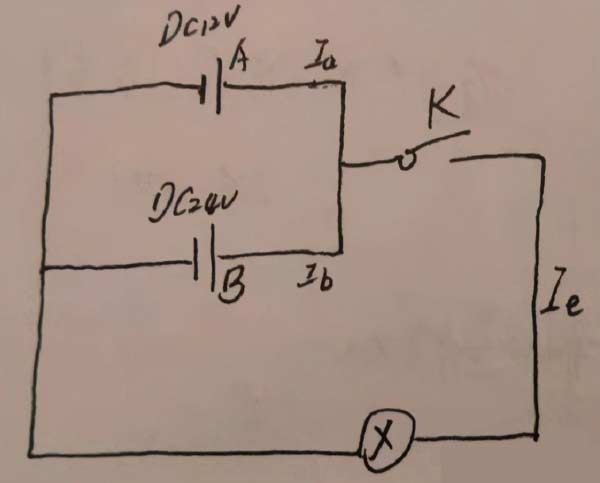

不同电压等级的DC12V和DC24V可以并联吗？现实我们不会这样做，也是不能这样做的，为什么呢？因为这个开关K一旦导通，电源A会因为内阻剧烈发热而迅速烧毁，继而系统发生破坏性崩溃。

因为电源B流过电源A产生的热量远远大于电源A流过电源B产生的热量，会烧毁电源A。

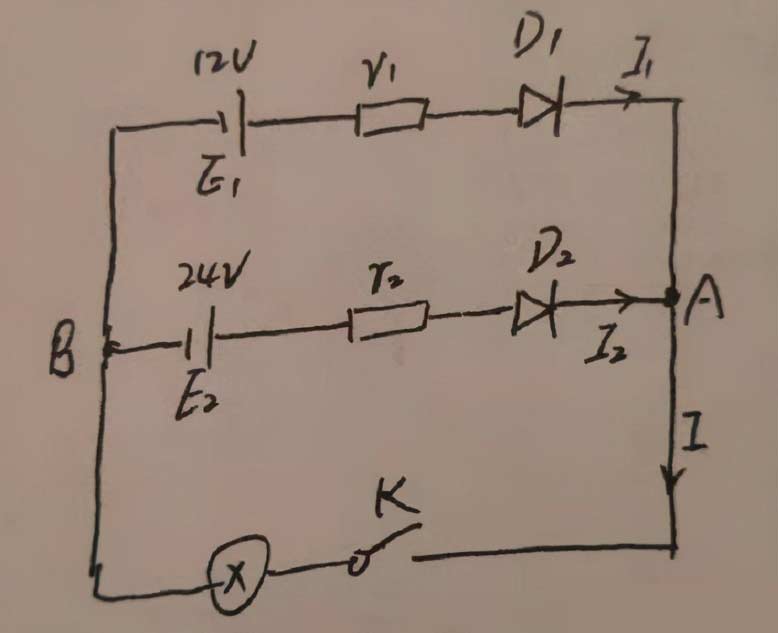

当两个不相等的电源并联，需要在电源正极串联上一个二极管进行电路保护。如上图，那么若连通开关，灯泡两端电压是多少呢？

如上图，由于二极管导通后压降为0.7V,当二极管D2导通后，A点的电压UA=23.3V,二极管D1的负极是23.3V，正极是12V，所以二极管D1截止。

也就是说，不同等级的两个电源并联后，电动势较高的电源能正常输出，而电动势较低的电源被关闭。

限环流二极管D1、D2不但消除了环流，同时也抑制了电源电压偏差带来的不良后果，由此可见，除非两个电源的电动势和内阻完全一样，否则冗余电源组合，都只有一个电源正常工作。

所以不同电压等级电源并联，不但会损坏电源，而且浪费能源，将能源消耗在不该消耗的地方上。

两个电源电压一致的直流电源并联

不同电压等级的电源并联是非常危险的，也不是我们智能化项目所需要的，而相同电源并联是我们需要的......

这在生活中很常见，比如电瓶车的2组电池连接就是并联，所以这样用是没有问题的，那为什么呢？

我们知道，当电源C工作时，会有2路电流经过电源D及UPS主机,因为电源有内阻从而产生热量Q1，使用电源D发热；

同样，电源D工作时，会2路电流经过电源C及UPS主机,因为电源有内阻从而产生热量Q1，使用电源C发热;

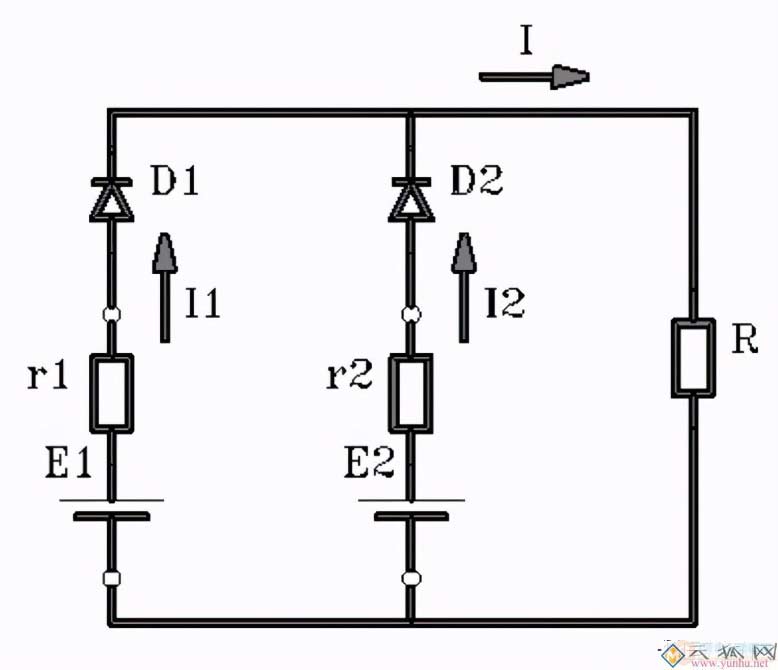

如果电源C、电源D参数完全一样，则两只电源的发热也一样，在工作中，把电源的并联后流过电源内阻的发热电流叫做环流，环流发热会影响到电源的工作寿命，影响到系统的稳定性，因此在实际工作中，一定要消除环流，在两只并列的电池（电源）输出端各串接一只二极管，如此一来，环流就消失了；

这个是我们机房工程中UPS供电系统图，当有多组电池组并联在一起时，会延长蓄电池组的供电时间。

二、交流电源并联

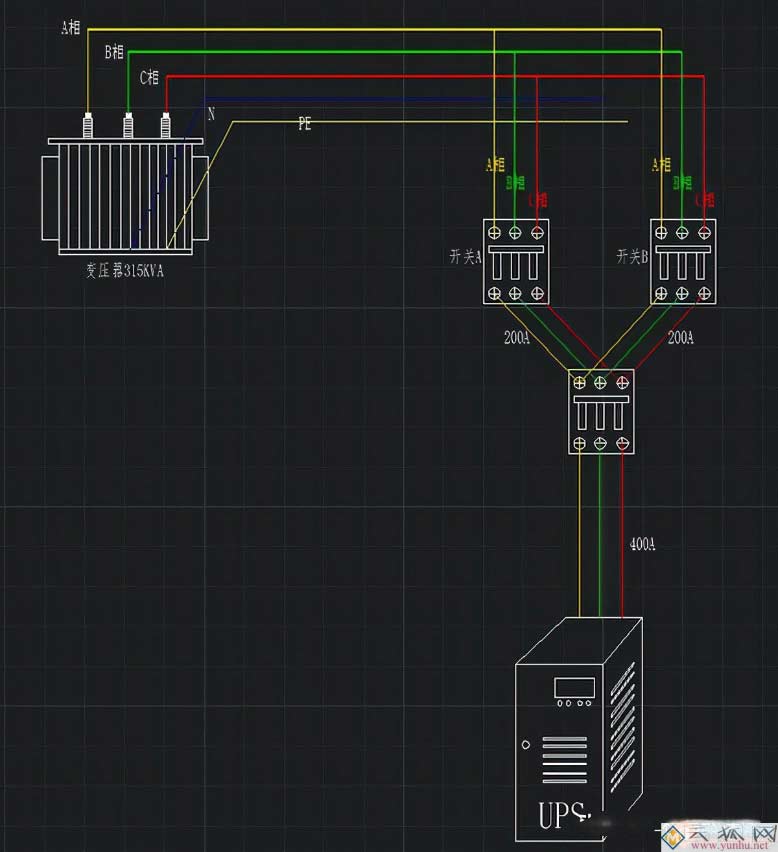

同一个变压器输出电源的并联

同一台变压器的2路电源输出，其阻抗电压、输出电压、绕组接线定会一致，因此其频率及相位差也会一致,理论上这是可行的，实际应用没有多少实际意义。

那我们回到最开始的问题，假如两路输入200A，那么合并会是400A吗？

其实电路中本没有电流，因为有了负载，电路中才会产生电流，这个图只能是空气开关是200A或者400A；

如图所示，像这种情况，若任一路有电，UPS主机能正常工作，那么线路上工作电流达到400A，这样会导致空开A/空开B会烧毁；

若两路同时有电，无法做到两路电源平均分配UPS供电负载，容易引起空气开关的过载；

如果引入到开关的电缆从同一个点引出，相关于将线缆加粗，但是不需要保留开关A、开关B,因为无法保证开关的性能一致。

不同变压器输出电源的并联

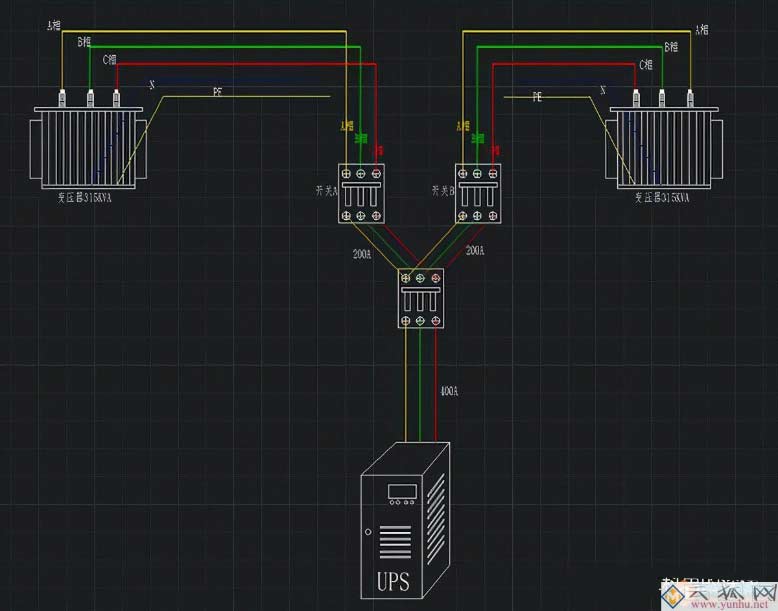

不同变压器或者一台变压器、一台发电机并机操作，必须检测市电和发电机电压之间的频率、相位、电压偏差，若不合格，则他们之间是不允许并列的，如下图。

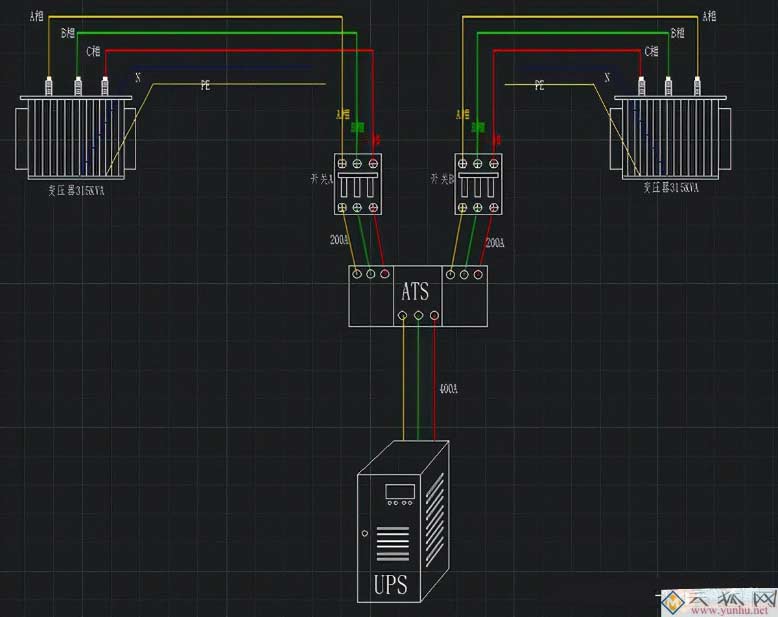

当不同变电站回路给信息化机房供电时，其实是供电冗余一种常见的方式，其在两个回路电源输入下端增加了ATS设备，这样能会保证负载的相位、频率的一致性。

信息化机房电源引自不同变压器，在接入之前一定要测量线路的相位，必须保证相位一致才能接入。
