相信很多搞网络这行的技术员都发现了,瑞斯康达的交换机、光纤收发器...等网络设备DB9串口线转Console接口调试线线序和其他厂家的设备是不一样的,大部分的技术员现在基本都是从网上购买的USB直接转Console接口调试线,往往这些调试线是不支持像瑞斯康达、中兴...等部分网络设备型号的,这时候我们就需要对这根线进行一下改造,这样能适配更多的网络设备调试配置,下面就将实战经验教程分享给大家,希望能帮到各位技术宅!

瑞斯康达串口-console接口线序和通用调试线改造图文教程

1、首先我们需要知道你在网上购买的USB直转Console接口的COM调试线线序,大家可以参考我之前写过的一篇文章。

参考:交换机Console接口线序定义

USB转Console COM接口调试线

标准Console接口调试线RJ45线序

2、我们需要去电脑店或网上购买一个网线直通头,将一端与USB转Console接口调试线连接,另一端则用另外一根网线通过改造线序来适应瑞士康达COM串口接口引脚定义线序规则,则可以实现调试瑞士康达网络产品。

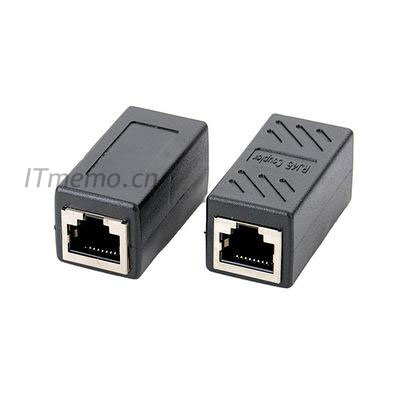

网线直通头

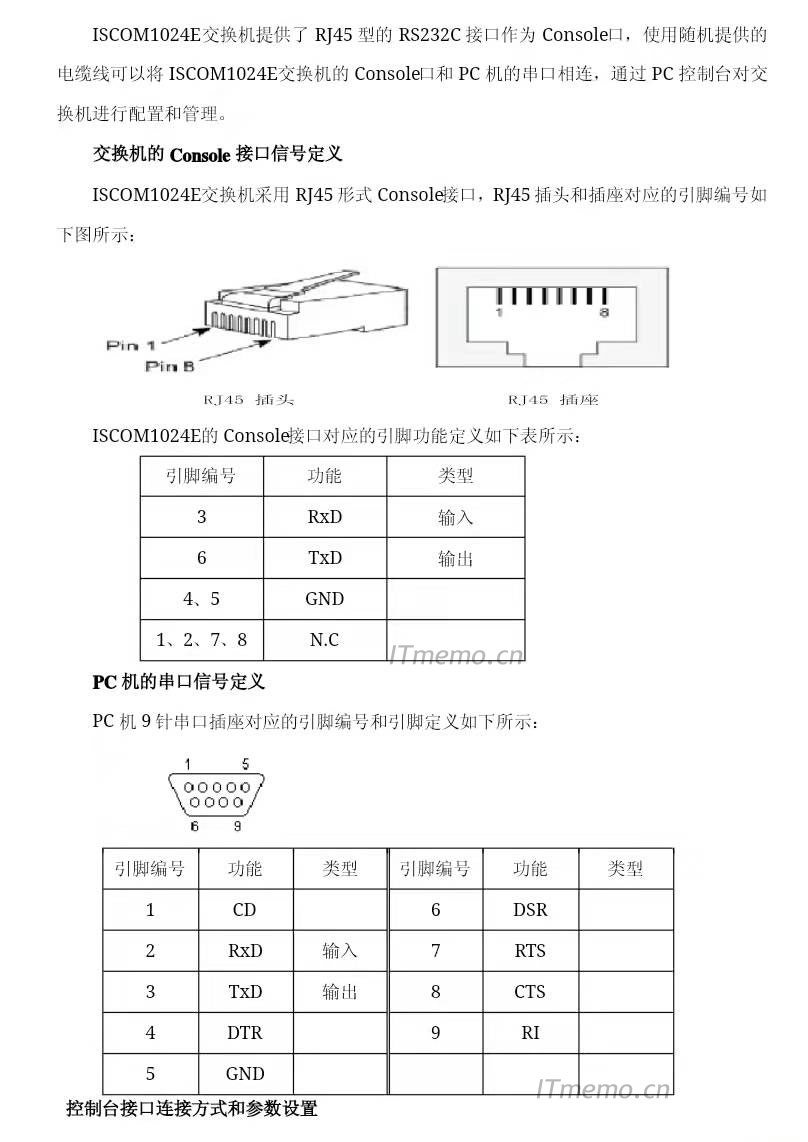

3、我们来看一下官方给的瑞斯康达RJ45 Console接口和DB9 COM口接口线序图,再改造。

我们来看一下官方给的瑞斯康达RJ45 Console接口和DB9 COM口接口线序图,再改造。

4、做网线水晶头线序,一端按照T568B线序,另一端:3绿/4蓝/5蓝白/6绿白,其余不接,网线里面是8根,按照数字对应的排序插入水晶头压好即可。

做网线水晶头线序,一端按照T568B线序,另一端:3绿/4蓝/5蓝白/6绿白,其余不接,网线里面是8根,按照数字对应的排序插入水晶头压好即可。

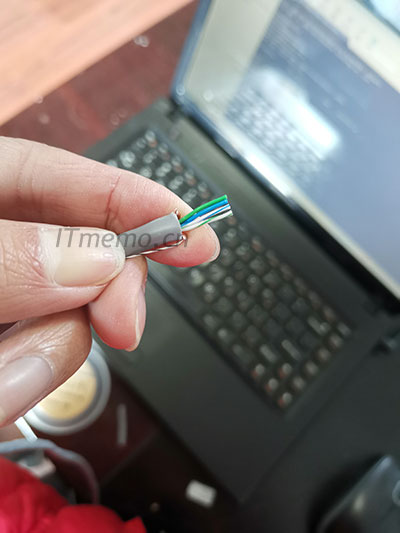

瑞斯康达RJ45 Console与普通网线连接线序

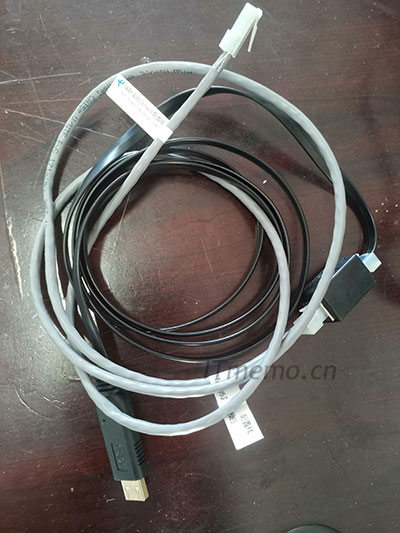

4、最后做好的瑞斯康达USB转Console接口调试线改造成品。

最后做好的瑞斯康达USB转Console接口调试线改造成品。

当需要调试瑞斯康达的产品时,把改造的网线和USB转Console接口线以及网线直通头连接好就可以了,当需要调试华为等通用接口时,直接不用网线直通头那一端改造的网线即可,这样是不是就可以做到理论上的通用呢?面对其他的设备如果COM串口接口引脚定义不同,我们也可以采用这种方法,如果您觉得此方法好,一定要转载分享,并附上本页面网址,本文为小编实战原创分享!
