典型单元电路
1.单相压缩机电路

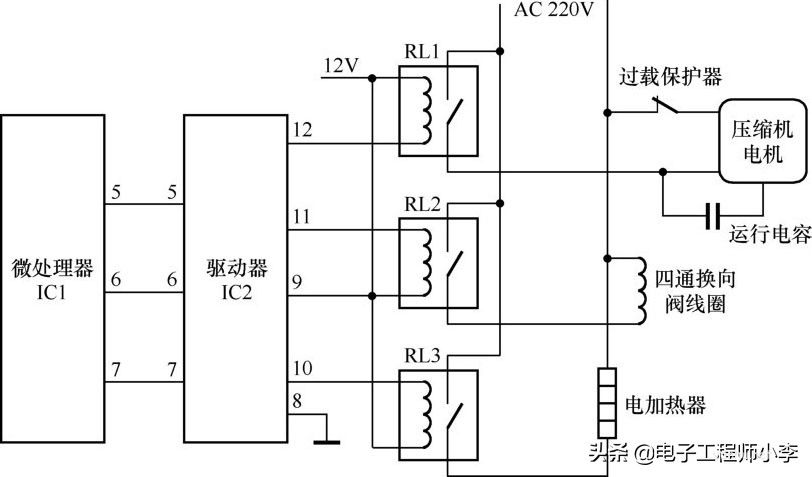

定频空调器典型压缩机电路由压缩机电机、压缩机运行电容、压缩机供电电路和过载/过热保护电路构成,如图7-1所示。
图7-1 定频空调器典型压缩机电路
需要制冷/制热时,微处理器IC1 ⑤脚输出的高电平控制信号经驱动块IC2⑤、 12 脚内的非门倒相放大后,为继电器RL1的线圈提供导通电流,RL1 内的触点闭合,接通压缩机的供电电路,压缩机电机在运行电容的配合下开始运行,实现制冷/制热功能。
为了防止制冷系统、通风系统异常导致压缩机可能过载损坏,空调器多设置了过载保护器。该过载保护器多为双金属片型过载保护器,它不仅可安装在压缩机顶部,也可以安装在压缩机内部。当压缩机因制冷系统等异常引起压缩机过载时,过载保护器的触点断开,切断供电回路,使压缩机停转,以免压缩机因过载而损坏。当然压缩机电机绕组异常或压缩机内部的机械系统异常,也会导致该保护器动作。
2.三相电压缩机电路
三相电柜式空调器与普通单相电空调器的本质区别就是,它采用了三相 V 供电的压缩机,而室外机接线端板输入的R、S、T三相电(火线)需要通过交流接触器为压缩机供电,也就是交流接触器内的3对触点动作闭合时,压缩机才能得到V供电而运转。交流接触器动作闭合的条件是其线圈两端有V供电电压,而这个V电压有无受电脑板输出的压缩机运行信号的控制。只有在室内机或室外机电脑板(控制板)检测到三相电的相序正常后,才能输出压缩机运行指令,使 V 电压加到交流接触器的线圈,交流接触器内的触点才能吸合,使压缩机旋转。若三相电的相序异常,则电脑板不输出压缩机运转信号,交流接触器不能吸合,压缩机不运转。这与单相电空调器的压缩机工作方式有本质差别。图7-2是华宝KFR-LW/A3SG3三相电空调器的室外机电气接线图。

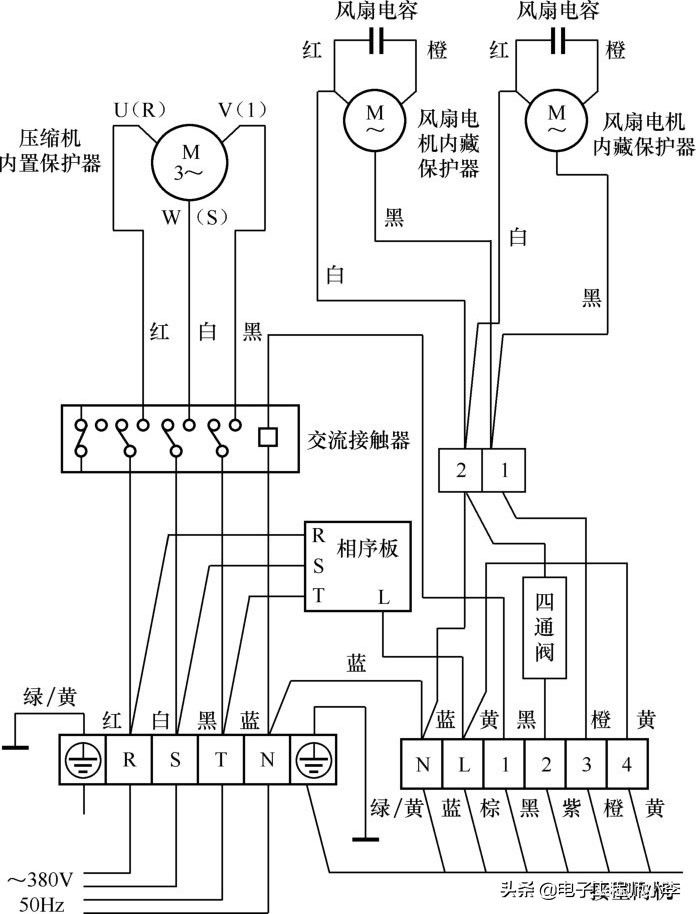

图7-2 华宝KFR-LW/A3SG3三相电柜机
室外机6位端子板上的R为R相火线,S为S相火线,T为T相火线,N为零线,而两侧的都是接地线。其中,S相、R相、T相火线不仅输入到交流接触器的3个输入端子上,而且送到相序板。当相序板检测R、S、T三相电相序正确并将该信息送给室内机电脑板后,室内机电脑板输出压缩机运转指令,使电脑板上的继电器吸合,为交流接触器线圈提供V交流电压,线圈产生磁场,使交流接触器的3对触点闭合,接通压缩机的供电回路,于是三相电加到压缩机U、V、W的3个端子上,压缩机开始运转。
典型定频空调整机电路
下面以科龙KFR-26/35GW/H(F)型空调器电路为例,介绍定频空调整机电路的识图方法。科龙KFR-26/35GW/H(F)型分体式空调器的电脑板电路由电源电路、微处理器(CPU)电路、制冷控制电路、风扇电路、保护电路等构成,如图7-3所示。
1.电源电路
该机的电源电路采用变压器降压式直流稳压电源电路。该电路的核心元器件是变压器、整流管 V~V、滤波电容 C、12V 稳压器 N()、5V 稳压器 N(78L05),辅助元器件有熔丝管F、压敏电阻F、限流电阻F与滤波电容C、C、C。
插好空调器的电源线后,V市电电压通过C、C、C滤除市电电网中的高频干扰脉冲,通过 F、F 和连接器 X 加到变压器的一次绕组。市电输入回路并联的F是压敏电阻,当市电电压过高时F击穿短路,用户家的低压断路器跳闸或熔断器过电流熔断,切断输入回路,避免了电源电路的元器件过电压损坏。
市电电压通过变压器降压输出15V左右(与市电电压高低成正比)的交流电压,一路送到交流过零检测电路;另一路通过V~V桥式整流、C和C滤波产生20V左右的直流电压,再通过三端稳压器N稳压输出12V电压。该电压不仅为电磁继电器、驱动块等电路供电,而且利用三端稳压器N稳压输出5V电压,通过C、C滤波后,为微处理器D和相关电路供电。
2.市电过零检测电路
市电过零检测(同步信号输入)电路的核心元器件是整流管V、V,放大管V,电阻R、R、R。
变压器输出的电压通过V、V整流产生脉动电压,经R限流产生Hz交流检测信号,即同步控制信号。该信号作为基准信号加到微处理器D的 12 脚,D对 12 脚输入的信号检测后,确保室外风扇电动机供电回路中的双向晶闸管 V 在市电过零点处导通,从而避免了V在导通瞬间可能因导通损耗大而损坏。
3.微处理器电路
该机的微处理器电路以日本东芝公司生产的微处理器 D(TMP87CF)为核心构成。
(1)微处理器基本工作条件电路
微处理器正常工作需具备5V供电、复位、时钟振荡正常的3个基本条件。
① 5V 供电。插好空调器的电源线,待电源工作后,由它输出的 5V 电压加到微处理器D的供电端 58 脚,为D供电。
