前面二节我们讨论了在防火墙网络中,内网用户访问DMZ区域的服务器,以及内网用户访问互联网的配置;

当然了我们架设服务器的目的不仅是服务于内部用户,有时我们在外部也需要访问内部服务器,同时我们提供WEB服务为其他所有的用户。

今天我们就说说如何为外部用户提供服务。

<a href='https://www.wddqw.com/c_197.html' target='_blank'>互联网</a>用户访问防火墙DMZ内服务器配置演示

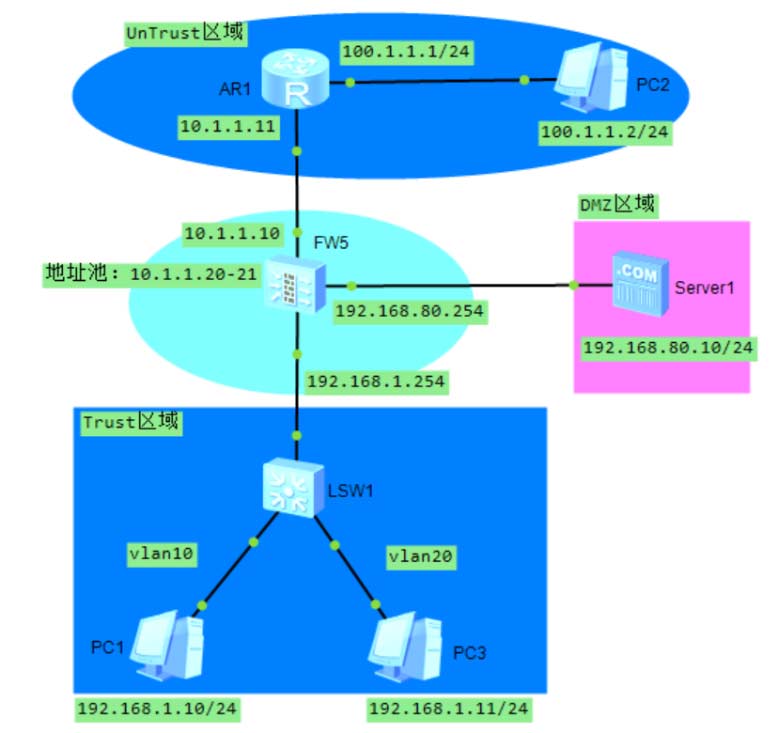

如上图,互联网用户PC2如何才能访问DMZ区域的Server1呢?

一、配置DMZ访问互联网UnTrust区域

[FW1]nat-policy interzone dmz untrust outbound

[FW1-nat-policy-interzone-dmz-untrust-outbound]policy 20

[FW1-nat-policy-interzone-dmz-untrust-outbound-20]action source-nat

[FW1-nat-policy-interzone-dmz-untrust-outbound-20]address-group 1

[FW1-nat-policy-interzone-dmz-untrust-outbound-20]q

[FW1-nat-policy-interzone-dmz-untrust-outbound]q

[FW1]policy interzone dmz untrust outbound

[FW1-policy-interzone-dmz-untrust-outbound]policy 15

[FW1-policy-interzone-dmz-untrust-outbound-15]action permit

[FW1-policy-interzone-dmz-untrust-outbound-15]q

[FW1-policy-interzone-dmz-untrust-outbound]q

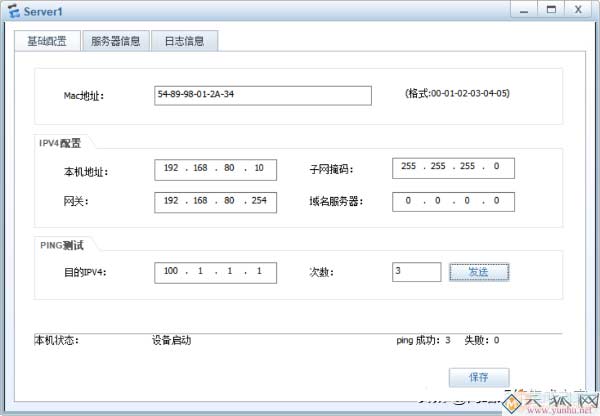

测试 <a href='https://www.wddqw.com/c_197.html' target='_blank'>互联网</a>用户访问防火墙DMZ内服务器配置演示 查看NAT转换信息 <a href='https://www.wddqw.com/c_197.html' target='_blank'>互联网</a>用户访问防火墙DMZ内服务器配置演示
二、配置公网PC2访问DMZ内服务器

配置静态NAT,实现内网服务器的发布;

[FW1]nat server global 10.1.1.22 inside 192.168.80.10

下列命令,将内部服务器的80端口映射到公网地址80端口上。

[FW1]nat server zone untrust protocol tcp global 10.1.1.22 80 inside 192.168.80.10 80

再配置Untrust区域访问DMZ的包过滤;

[FW1]policy interzone untrust dmz inbound

[FW1-policy-interzone-dmz-untrust-inbound]policy 20

[FW1-policy-interzone-dmz-untrust-inbound-20]policy source 100.1.1.2 0

//本命令表示只允许100.1.1.2主机访问服务器,一般不配置,或者配置成policy source any

[FW1-policy-interzone-dmz-untrust-inbound-20]policy destination 192.168.80.10 0

[FW1-policy-interzone-dmz-untrust-inbound-20]policy service service-set http

[FW1-policy-interzone-dmz-untrust-inbound-20]policy service service-set ftp

[FW1-policy-interzone-dmz-untrust-inbound-20]action permit

[FW1-policy-interzone-dmz-untrust-inbound-20]policy service service-set icmp

测试
