DP接口引脚图 DP接口定义引脚说明接线图
说明：文章内容仅供预览，部分内容可能不全。下载后的文档，内容与下面显示的完全一致。下载之前请确认下面内容是否您想要的，是否完整无缺。
有很多人在寻找：DP接口引脚图，因为在某些时候，我们可能需要自己动手焊接DP接头，下面小编就给大家制作分享DP接口定义引脚说明接线图，帮助大家了解如何接线。

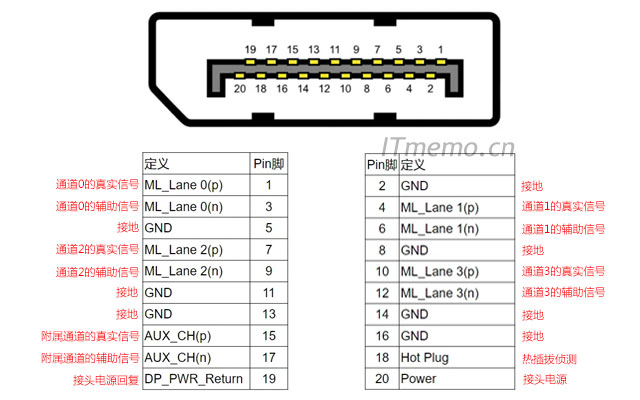

DP接口定义引脚说明
标准dp接口多少针？一共：20针
引脚1：ML_Lane 0(p) 通道0的真实信号
引脚2：GND 接地
引脚3：ML_Lane 0(n) 通道0的辅助信号
引脚4：ML_Lane 1(p) 通道1的真实信号
引脚5：GND 接地
引脚6：ML_Lane 1(n) 通道1的辅助信号
引脚7：ML_Lane 2(p) 通道2的真实信号
引脚8：GND 接地
引脚9：ML_Lane 2(n) 通道2的辅助信号
引脚10：ML_Lane 3(p) 通道3的真实信号
引脚11：GND 接地
引脚12：ML_Lane 3(n) 通道3的辅助信号
引脚13：GND 接地
引脚14：GND 接地
引脚15：AUX_CH(p) 附属通道的真实信号‘True’ Signal for Auxiliary Channel
引脚16：GND 接地
引脚17：AUX_CH(n) 附属通道的辅助信号
引脚18：Hot Plug 热插拔侦测
引脚19：DP_PWR Return 接头电源回复
引脚20：DP_PWR 接头电源
