因为一些特殊原因,很多人想知道HDMI接口线序是怎么接线的,每个引脚是代表什么,下面小编给大家分享HDMI线序接法图解、HDMI接口线序与接头线序(引脚定义),帮助大家掌握和学习HDMI相关接线知识。

标准19芯HDMI接线线序、针脚说明、引脚定义

HDMI引脚编号    信号
1    TMDS 日期 2+
2    TMDS 数据 2 屏蔽
3    TMDS 数据 2-
4    TMDS 数据 1+
5    TMDS 数据 1 屏蔽
6    TMDS 数据 1-
7    TMDS 数据 0+
8    TMDS 数据 0 屏蔽
9    TMDS 数据 0-
10    TMDS时钟+
11    TMDS 时钟屏蔽
12    TMDS 时钟-
13    中电
14    HEC数据-
15    SCL(DDC 串行时钟)
16    SDA(DDC 串行数据线)
17    DDC / CEC / HEC 地面
18    +5 V 电源(最大 50 mA)
19    热插拔检测 (1.3) / HEC 数据 + (1.4)

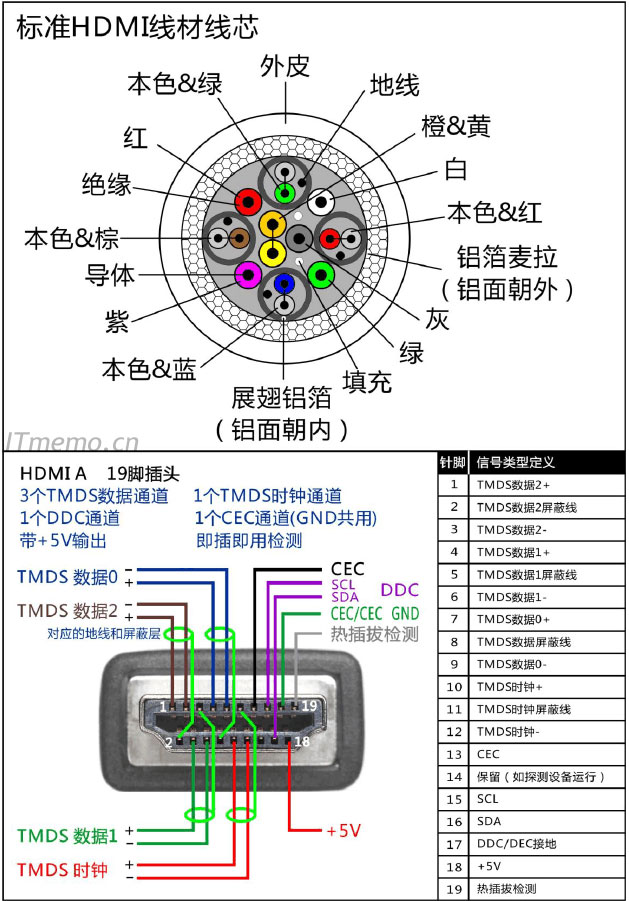

标准19芯HDMI接线线序、针脚说明、引脚定义

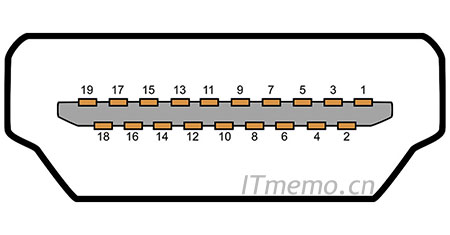

上图为HDMI线公头母头一般是在设备端接口,线序则相对应,方向恰恰相反,如下图所示:

上图为:HDMI线公头,母头一般是在设备端接口,线序则相对应,反向恰恰相反

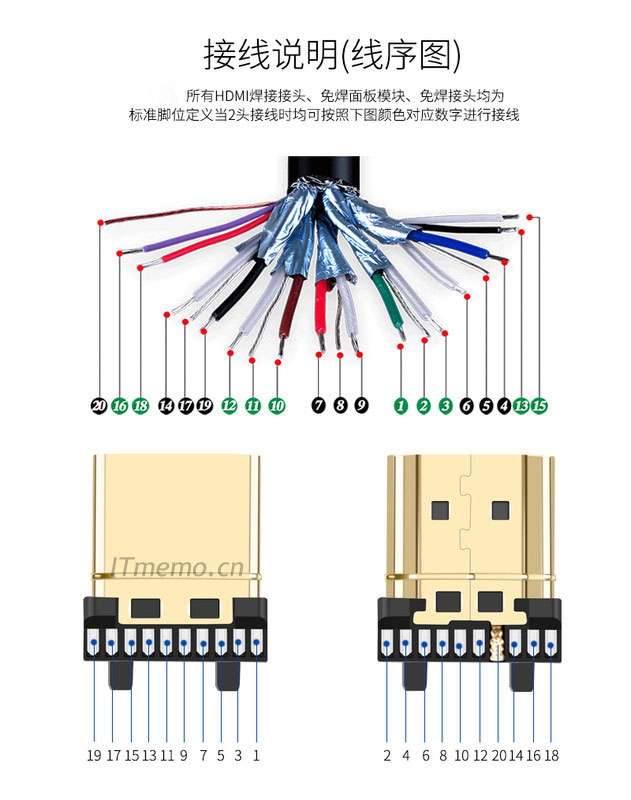

HDMI线序接法图解、HDMI接口线序与接头线序(引脚定义),实物如下图所示:

HDMI线序接法图解、HDMI接口线序与接头线序(引脚定义),实物如下图所示:

温馨提示:通常情况下,HDMI接头拉断或者装修预埋,往往需要用不带HDMI公头的HDMI线先将线穿管预埋好,再在两端做HDMI公头线序焊接,所以就要用到线序图,方便我们一一对应将每个细线焊接好,不然是无法正常传输高清视频和声音的。

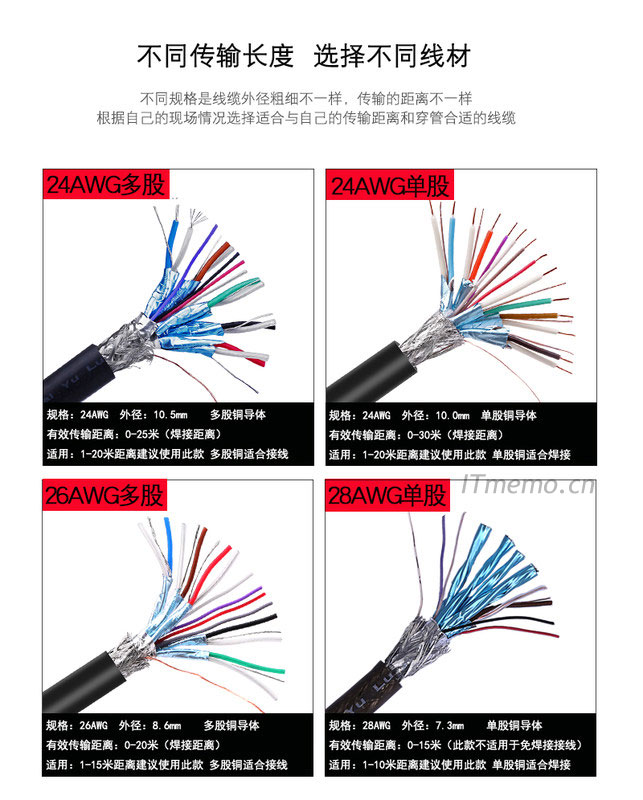

关于HDMI线的传输距离,和线径有很大的关系,大家可以参考下图所示:

关于HDMI线的传输距离,和线径有很大的关系
