  二、综合题(每空2分,共40分)

  1.计算并填写下表。

  2016年计算机三级网络技术考前20天必做题(6)

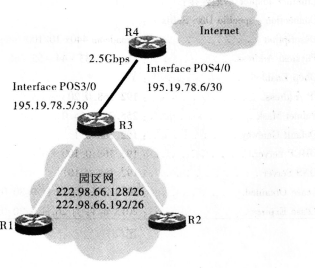

  2.如下图所示,某园区网用2.5Gbps的POS技术与Internet相连,POS接口的帧格式是SONET。路由协议的选择方案是:园区网内部采用OSPF动态路由协议,园区网与Internet的连接使用静态路由。

  2016年计算机三级网络技术考前20天必做题(6)

  问题:

  请阅读以下R3和R4的部分配置信息,并补充空白处的配置命令或参数,按题目要求完成路由器的配置。

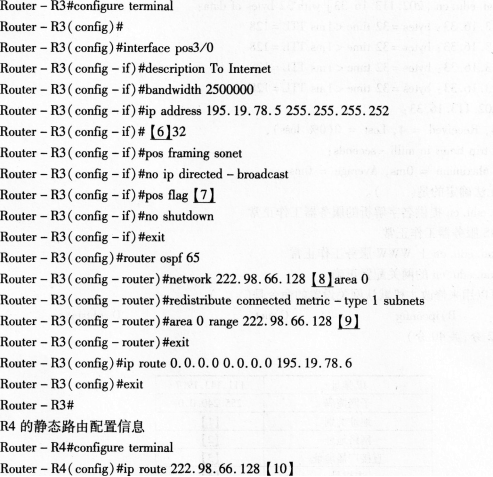

  R3的POS接口、OSPF和缺省路由的配置信息

  2016年计算机三级网络技术考前20天必做题(6)

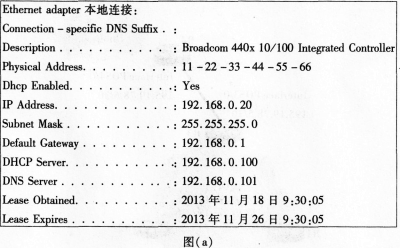

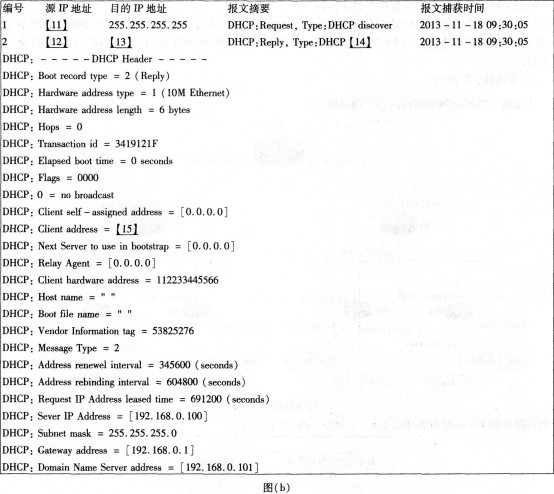

  3.某公司网络管理员使用DHCP服务器对公司内部主机的IP地址进行管理。在某DHCP客户机上执行“ipcorrfig/all”得到的部分信息如图(A)所示,在该客户机捕获的部分报文及相关分析如图(B)所示。请分析图中的信息,补充图(B)中空白处的内容。

  2016年计算机三级网络技术考前20天必做题(6)

  2016年计算机三级网络技术考前20天必做题(6)

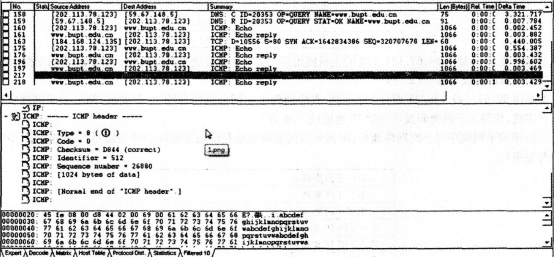

  4.下图是一台主机在命令行模式下执行某个命令时用sniffer捕获的数据包。

  2016年计算机三级网络技术考前20天必做题(6)

  请根据图中信息回答下列问题。

  2016年计算机三级网络技术考前20天必做题(6)

  三、应用题(共20分)

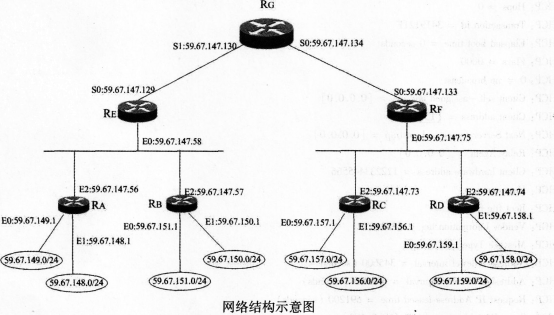

  请根据下图所示网络结构回答下列问题。

  2016年计算机三级网络技术考前20天必做题(6)

  1.填写路由器RG的路由表项①至⑥。(每空2分,共12分)

  2016年计算机三级网络技术考前20天必做题(6)

  2.如果需要IP地址为59.67.151.128的主机使用第三方软件监控路由器RG的运行状态,请写出路由器RG必须支持的协议名称。(2分)

  3.如果将59.67.149.128/25划分3个子网,其中前两个子网分别能容纳25台主机,第三个子网能容纳55台主机,请写出子网掩码及可用的IP地址段。(6分)

  (注:请按子网顺序号分配网络地址,IP地址段的起始地址和结束地址间必须用减号“-”连接,中间不能有空格)。

  2016年计算机三级网络技术考前20天必做题(6)





  二、综合题

  1.【解题思路】

  本题主要考点在于网络地址规划和配置,其主要内容包括:(1)根据IP对网络类型的判断。(2)计算给定IP地址和子网掩码的网络地址。(3)计算网络的广播地址。(4)计算网络的主机地址。

  【参考答案】

  【1】【解析】题目中给定的IP地址lll.143.19.7的第一字节范围属于1—126之间,可以判断该IP地址属于A类地址;或者将IP地址写成二进制形式为:01101111.10001111.00010011.00000111第一字节以“01”开头,也可以判断出该IP地址属于A类地址。因此【1】处应填入:A类。

  【2】【解析】由题目知,该IP地址的子网掩码为255.240.0.0,写成二进制表示法为11111111.11110000.00000000.00000000子网掩码的前12位为“1”,说明前12位为网络号,后20位为主机号。用子网掩码与IP地址做“与”运算,得到网络地址为01101111.10000000.00000000.00000000,写成十进制即111.128.0.0或111.128.0.0/12。因此【2】处应填入:111.128.0.0。

  【3】【解析】把IP地址的主机号全部置“1”即可得到直接广播地址,即01101111.10001111.11111111.11111111,写成十进制即111.143.255.255。因此【3】处应填入:111.143.255.255。

  【4】【解析】将网络号地址全部置“0”,便可得到该IP的主机号,即00000000.00001111.00010011.00000111,写成十进制即0.15.19.7。因此【4】处应填入:0.15.19.7。

  【5】【解析】由于主机号全置“1”时为广播地址,是不可用的IP地址。所以最后一个IP地址为主机号为广播地址减去l,即lll.143.255.254。因此【5】处应填人:111.143.255.254。

  2.【解题思路】

  本题涉及的内容主要是0SPF动态协议、静态路由协议的配置和管理。

  【参考答案】

  【6】【解析】(config-if)#crc32指的是配置CRC的校验功能。因此【6】处应填入:erc。

  【7】【解析】在posflag的设置中,s1sO=00(十进制0)表示是SONET帧的数据,s1s0=10(十进制2)表示是SDH帧的数据。本题要求设置为SONET帧的数据,故填写为s1s00。因此【7】处应填入:s1s0。

  【8】【解析】在路由器的OSPF配置模式下,可以使用“networkip<子网号>alga<区域号>”命令定义参与OSPF的子网地址。因为整个园区网内部都采用OSPF协议,而园区网由“222.98.66.128/26”和“222.98.66.192/26”两个网址块组成,对这两个网址块地址进行汇聚,得到园区网的网络地址为222.98.66.128/25,其子网掩码为255.255.255.128,所以在中应该填写子网掩码的反码,即0.0.0.127。因此【8】处应填入:0.0.0.127。

  【9】【解析】可以使用“area<区域号>range<子网地址><子网掩码>”命令定义某一特定范围子网的聚合。对于本题的网络中,根据上一题的解析可知聚合后的网络地址为222.98.66.128/25,所以子网掩码即为255.255.255.128。因此【9】处应填入:255.255.255.128。

  【10】【解析】静态路由配置的命令格式为:iproute<目的网络地址><子网掩码><下一跳路由器的IP地址>。因此【l0】处应填入:255.255.255.128195.19.78.5。

  3.【解题思路】

  本题设计内容包括sniffer数据包分析、相关网络协议的代码分析、DHCP报文分析等。

  【参考答案】

  【11】【解析】从报文中可以看出,第一行报文为客户机发送的DHCPdiscover报文。在发送此报文的时候,客户机没有IP地址,也不知道DHCP服务器的IP地址。所以,该报文以广播的形式发送,源IP地址为0.0.0.0,代表网络中本主机的地址;目的IP地址为255.255.255.255,代表广播地址,对当前网络进行广播。因此【11】处应填人:0.0.0.0。

  【12】【l3】【l4】【解析】第二行报文是DHCP服务器发送DHCPoffer作为对DHCPdiscover报文的响应,源IP地址为DHCP服务器192.168.0.100;目的IP地址为255.255.255.255,代表广播地址,对当前网络进行广播。

  因此【12】、【13】、【141处分别应填人:192.168.0.100;255.255.255.255;offer。

  【15】【解析】从“DHCP:C1ienthardwareaddress=112233445566”可以看出,客户端的MAC地址为112233445566,该MAC地址是图2中用户的MAC地址,其IP地址为192.168.0.20。因此【15】处应填入:192.168.0.20。

  4.【解题思路】

  本题涉及内容主要有“Icmp协议”、“DNS域名解析”、“Sniffer的网络监听功能”等。

  【参考答案】

  【16】【解析】从报文段中可以看出,本题中的报文段是通过ICMP协议传输出错报告控制信息,所以本题中执行的命令一定为“ping”命令;由于在刚开始的时候进行了域名解析,说明“ping”后面的地址是以域名的形式写的,从报文端可以看出,该域名为www.bupt.edu.an。所以在题目中使用的命令为ping.www.bupt.edu.an。因此【l6】处应填入:pingwww:bupt.edu.cn。

  【17】【l8】【解析】从第一行报文中的“DNSC”可以看出,这是客户机向DNS服务器发出的报文。所以在该报文中,IP地址为202.1.13.78.123的客户机向IP地址为59。67.148.5的DNS服务器发出的报文。所以59.67.148.5为域名服务器,即DNS服务器。DNS的默认端口为53。因此【17】【18】处分别应填人:DNS服务器;53。

  【19】【解析】返回的是ICMP的头,其中TYPE=8,并且显示返回的内容为Ech0。因此【19】处应填入:Echo。

  【20】【解析】Sniffer的网络监听模块提供的主要功能包括:①Dashboard:实时显示网络的数据传输率、宽带利用率和出错率,并可以提供各种统计数据的图形化显示。②HostTable:以表格或图形方式显示网络中各节点的数据传输情况。③Matrix:实时显示网络各节点的连接信息,并提供统计功能。④ProtocolDistribu.tion:统计网络流量中各种协议和应用的分布情况,统计信息可以通过表格或图形方式显示。⑤ApplicationResponseTime:实时监测客户端与服务器的应用连接响应时间。当发现响应超时,就会发出报警。因此【20】处应填入:ProtocolDistribution。

  三、应用题

  【解题思路】

  本题考点为变长子网掩码(VLSM)技术、子网划分以及路由器RG相关知识。

  【参考答案】

  1.【解析】①路由器RG的S0端口直接连接的目的网络,从图中可以看出应为59.67.147.133与59.67.147.134汇聚后的网络,即59.67.147.132/30。因此①空应填入:59.67.147.132/30。

  ②路由器RG的s1端口直接连接的网络,从图中可以看出应为59.67.147.130与59.67.147.129汇聚后的网络,即59.67.147.128/30。因此②空应填入:59.67.147.128/30。

  ③路由器RF下面连接的网络,即59.67.147.75、59.67.147.73以及59.67.147.74汇聚后的网络,即59.67.147.72/29。因此③空应填入:59.67.147.72/29。

  ④路由器RE下连接的网络,即59.67.147.58、59.67.147.56和59.67.147.57聚合后的网络,即59.67.147.48/28。因此④空应填入:59.67.147.48/28。

  ⑤目的网络应该为路由器RC和路由器RD下面所连接的所有网络的汇聚网络,将所有的网络汇聚,得到的网络地址为59.67.156.0/22。因此⑤空应填人:59.67.156.0/22。

  ⑥目的网络应该为路由器RA和路由器RB下面所连接的所有网络的汇聚网络,得到的网络地址为59.67.I48.0/22。因此⑥空应填人:59.67.148.0/22。

  2.【解析】为了使第三方软件采用无连接方式监控路由器RG的运行状态,RG必须支持SNMP简单网络管理协议。

  3.【解析】网络地址为59.67.149.128/25下,可用的网络地址一共为27-2=126个,要划分成分别有25台主机、25台主机和55台主机的子网,其思路如下:①首先将子网掩码扩展一位,这样能划分成两个能容纳26-2=62台主机的子网,其网络地址分别为59.67.149.128/26和59.67.149.192/26。②留下59.67.149.192/26作为题目中要求容纳55台主机的网络;选取59.67.149.128/26,再次将子网掩码扩展一位,这样能再划分出两个能容纳25-2=30台主机的子网,网络地址分别为59.67.149.128/27和59.67.149.160/27,这两个网络都能作为题目中所要求的容纳25台主机的网络。又由于网络中全l和全0的IP地址都不能用,所以,最终可用的IP地址段如下表所示:

  2016年计算机三级网络技术考前20天必做题(6)
