计算机三级考试网络技术考试题型:2017年计算机三级考试网络技术操作试题及答案4



　　二、综合题(每空2分，共40分)

　　1．计算并填写下表

　　

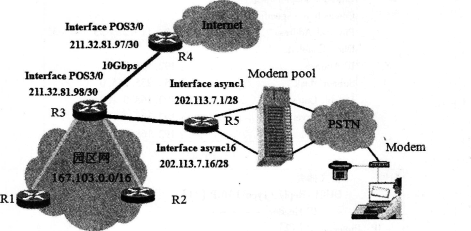

　　2．如下图所示，某园区网用l0Gbps的POS技术与Internet相连，POS接口的帧格式是SONET。园区网内部路由协议采用OSPF，与Internet的连接使用静态路由协议。该园区网还通过一台Cisco2511和Modempool设备为用户提供拨号入网服务。

　　

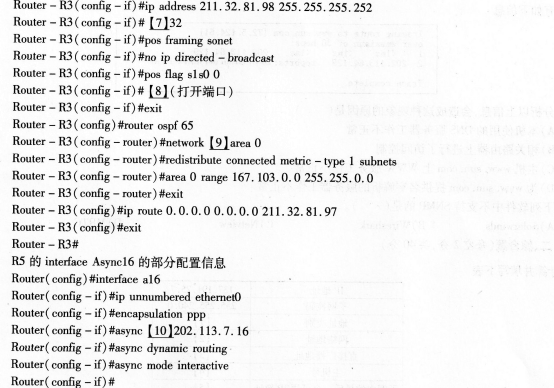

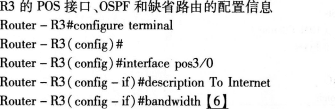

　　请阅读以下R3和R5的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成路由器的配置。

　　

　　

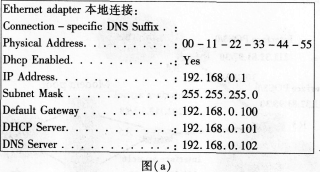

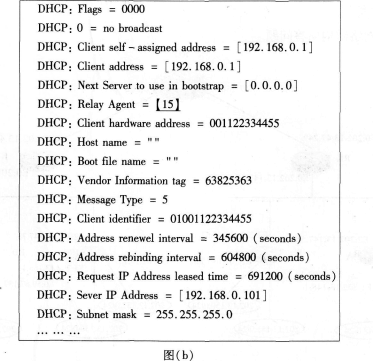

　　3.网络管理员使用DHCP服务器对公司内部主机的IP地址进行管理。在DHCP客户机上执行“ipconfig／all”得到的部分信息如图(A)所示，该客户机在进行地址续约时捕获的其中1条报文及相关分析如图(B)所示。请分析图中的信息，补充图(B)中空白处的内容。

　　

　　

　　4．下图是校园网某台主机使用浏览器访问某个网站，在地址栏键入其UR1时用sniffer捕获的数据包。

　　

　　请根据图中信息回答下列问题。

　　

　　三、应用题(共20分)

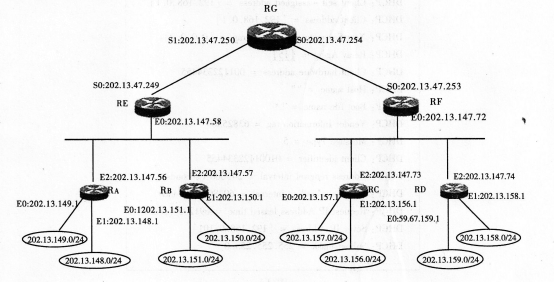

　　请根据下图所示网络结构回答问题。

　　

　　1．填写路由器RG的路由表项①至⑥。(每空2分，共12分)

　　

　　2．如果服务器组的地址是202．13．157．10-202．13．157．50并且需要使用ACL过滤所有访问服务器群的特定端口数据包，那么ACL应部署在路由器__________的__________端口。(2分)

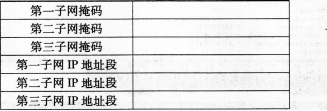

　　3．如果将202．13．151．192／26划分3个子网，其中前两个子网分别能容纳12台主机，第三个子网能容纳30台主机，请写出子网掩码及可用的IP地址段。(6分)

　　(注：请按子网顺序号分配网络地址，IP地址段的起始地址和结束地址间必须用减号“一”连接，中间不能有空格)。

　　





　　二、综合题

　　1．【解题思路】

　　网络地址规划分以下六步进行：

　　(1)判断用户对网络与主机数的需求；

　　(2)计算满足用户需求的基本网络地址结构；

　　(3)计算地址掩码；

　　(4)计算网络地址；

　　(5)计算网络广播地址；

　　(6)计算网络主机地址。

　　【参考答案】

　　【1】【解析】A类IP地址的范围是10．0．0．0～10．255．255．255；B类IP地址的范围是l72。16．0．0～172．31．255．255；C类IP地址的是192．168．0．0～192．168．255．255。所以题中IP地址为B类。因此【1】处应填入：B类。

　　【2】【解析】IP地址二进制为10001001101111110001100100000111，子网掩码二进制为11111111111111111111000000000000。因此【2】处应填入：137．191．16．0。

　　【3】【解析】通过子网掩码知道网络号为前20位，主机号为后12位。直接广播地址为主机全为1的IP地址，即10001001101111110001111111111111，转为十进制为137．191．31．255。因此【3】处应填入：137．191．31．255。

　　【4】【解析】通过子网掩码知道网络号为前20位，主机号为后12位。IP地址二进制为10001001101111110001100100000111与子网掩码的异或运算得到主机号，即00000000000000000000100100000111，转为十进制为0．0．9．7。因此【4】处应填入：0．0．9．7。

　　【5】【解析】子网内最后一个可用的IP地址为直接广播IP地址的前一位，即l37．191．31．254。因此【5】处应填人：137．191．31．254。

　　2．【解题思路】

　　(1)POS是PacketoverSONET／SDH的缩写，是一种利用SONET／SDH提供的告诉传输通道直接传送IP数据包的技术。POS技术支持光纤介质，是一种先进、高速的广域网连接技术。在路由器上插入一块POS模块，路由器就可以提供POS接口。POS使用的链路层协议主要有PPP和HDLC，接口的配置参数有接口带宽、接口地址、接口的链路层协议、接口的帧格式、接口的CRC校验和flag。

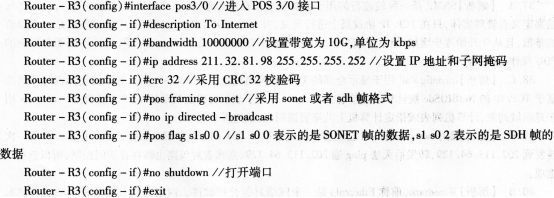

　　广域网接口配置：POS配置接口。在全局模式下：

　　

　　(2)静态路由设置

　　在全局模式下，使用iproute命令配置静态路由，使用noiproute命令来删除静态路由配置。命令的格式如下：

　　iproute<目的网络地址><子网掩码><下一跳路由器的IP地址>

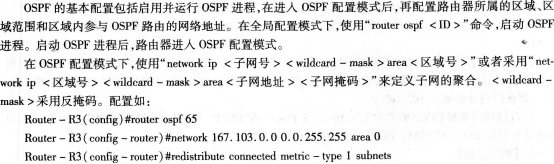

　　(3)OSPF设置

　　

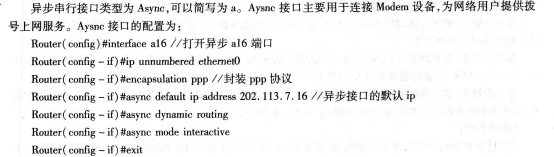

　　(4)配置异步串行接口

　　

　　【参考答案】

　　【6】【解析】因为R3的InterfacePOS3／0采用了10Gbps带宽，因此命令为bandwidthl0000000。因此【6】处应填入：10000000。

　　【7】【解析】根据CRC校验码的命令格式为crc32或者crc16。因此【7】处应填入：erc。

　　【8】【解析】打开端口命令为noshutdown。因此【8】处应填人：noshutdown

　　【9】【解析】校园网是一个域，该域采用了0SPF协议。该域的网络号为l67．；03．0．0／16，其子网号为167．103．0．0，子网掩码为255．255．0．0。根据OSPF设置的命令格式为networkip<子网号>area<区域号>，其中为反掩码，即0．0．255．255。因此【9】处应填入：l67．103．0．00．0．255．255。

　　【10】【解析】根据配置异步串行接口的命令asyncdefaultipaddress。因此【10】处应填人：defaultipaddress。

　　3．【解题思路】

　　DHCP的工作原理：

　　(1)DHCP客户机广播“DHCP”发现消息，该消息源地址为0．0．0．0，目的地址为255．255．255．255。

　　(2)当然DHCP服务器监听到客户机的“DHCP发现”消息，将从未租出的地址中选择最前面的空置IP，连同其他TCP／IP设定，向网络中广播“DHCP供给”消息。

　　(3)DHCP客户机收到“DHCP供给”消息，广播“DHCP请求”消息向DHCP服务器请求提供的地址。

　　(4)DHCP服务器广播“DHCP确认”消息，将IP地址分配给DHCP客户机。

　　【参考答案】．

　　【11】【解析】从图(a)中可以获知，客户机已经获取DHCP服务器IP，因此租约获取命令为ACK类型报文。因此【11】处应填人：ACK。

　　【12】【解析】DHCP服务器的“DHCP确认”消息采用广播方式发送，TCP的连接创建是非常耗时的，为了提高性能DHCP的广播方式采用的是UDP连接。因此【12】处应填人：UDP。

　　【13】【解析】DHCP服务器的“DHCP确认”消息采用广播方式发送，因此“DHCP确认”消息是DHCP服务器发送的，因此源地址为DHCP服务器的IP地址，即192．168．0．101。因此【13】处应填入：192．168．0．101。

　　【14】【解析】DHCP服务器的“DHCP确认”消息采用广播方式发送，因此“DHCP确认”消息是DHCP服务器发送的，DHCP客户机是接受该消息的目的主机，因此目的地址为DHCP客户机的IP地址，即192．168．0．1。因此【14】处应填入：l92．168．0．1。

　　【15】【解析】根据DHCP的工作原理，DHCP客户机广播“DHCP”发现消息，该消息源地址为0．0．0．0，目的地址为255．255．255．255。因此【15】处应填入：0．0．0．0。

　　4．【解题思路】

　　本题主要考察域名解析和TCP的三次握手过程。

　　在TCP／IP协议中，TCP协议提供来了可靠的连接服务，采用三次握手建立一个连接。

　　第一次握手：建立连接，客户端发送SYN包(syn=j)到服务器，并进入SYN—SEND状态，等待服务器确认。SYN为同步序列编号。

　　第二次握手：服务器手打SYN包，必须确认客户的SYN(syn=j+1)，同时自己发送一个SYN包(syn=k)，即SYN+ACK包，此时服务器进入SYN_RECV状态。

　　第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ack=k+1)，此包发送完毕，客户端和服务器进入ESTABLISHED状态，完成三次握手。

　　【参考答案】

　　【16】【解析】由图可是，该次连接为ftp服务器，所以UR1为ftp：／／tip．bupt．edu．cn。因此【16】处应填人：ftp：／／ftp．bupt．edu．cn。

　　【17】【解析】从IP协议包可以看出Sourceaddress为202．113．78．113。因此【17】处应填人：202．113．78．113。

　　【18】【解析】从TCP三次握手的过程可以看出，服务器发送了ACK+SYN包，客户端接受到了ACK+SYN包。因此SEQ=577568801-1=577568800。因此【18】处应填人：577568800。

　　【19】【解析】根据IP协议包格式可知，此处为服务器的域名，即ftp．bupt．edu．cn。因此【l9】处应填入：ftp．bupt．edu．cn。

　　【20】【解析】建立三次握手前，主机知道的是服务器的域名ftp．bupt．edu．cn，而创建TCP连接需要服务器的IP地址。主机首先向59．67．148．5发送一个数据包，0P为query，内容为tp．bupt．edu．cn，可以推出主机向59．67．148．5查询服务器的IP，即DNS查询。所以，59．67．148．5为DNS服务器。因此【20】处应填入：59．67．148．5。

　　三、应用题

　　【解题思路】

　　本题主要考察路由汇聚、子网划分和相关知识。

　　路由汇聚：把一组路由汇聚为一个单个的路由广播。路由汇聚的最终结果和最明显的好处是缩小网络上的路由表的尺寸，这样将减少每个路由跳数有关的延迟，并减少路由登录项的数量，查询路由表的平均时间将加快。

　　子网划分：在国际互联网上有成千上万台主机，为了区分这些主机，人们给每台主机都分配了一个专门的地址作为标识，称为IP地址。子网掩码的作用是用来区别网络上主机是否在同一网络段内，不能单独存在，而必须结合IP地址一起使用。

　　【参考答案】

　　1．【解析】①RG的SO输出端口的IP为202．13．47．254，RF的SO输出端口的IP为202．13．47．253，根据IP聚合，输出端口S0目的网络/掩码长度为202．13．47．252／30。因此①空应填入：202．13．47．252／30。

　　②Rc的s1输出端口的IP为202．13．47．250，RE的s1输出端口的IP为202．13．47．249，根据IP聚合，输出端口S1目的网圣各／掩码长度为202．13．47．248／30。因此②空应填入：202．13．47．248／30。

　　③RE的EO输出端口的IP为202．13．147．58，RB的E2端口的IP为202．13．147．57，RA的E2端口IP为202．13．147．56，根据IP聚合，输出端口S0目的网络／掩码长度为202．13．147．64／28。因此③空应填入：202．13。147．64／28。

　　④RF的E0输出端口的IP为202．13．147．72，RC的E2端口的IP为202．13．147．73，RD的E2端口IP为202．13．147．74，根据IP聚合，输出端VIS1目的网络/掩码长度为202．13．147．48／28。因此④空应填人：202．13．147．48／28。

　　⑤RA的E0端口的IP为202．13．149．1、El端I：1IP为202．13．148．1，RB的E0端口为202．13．151．1、E1端口为202．13．150．1，根据IP聚合，输出端口SO目的网络／掩码长度为202．13．156．0／22。因此⑤空应

　　填人：202．13．156．0／22。

　　⑥rtc的E0端口的IP为202．13．157．1、E1端口IP为202．13．156．1，RD的E0端口为202．13．158．1、E1端口为202．13．159．1，根据IP聚合，输出端口S1目的网络／掩码长度为202．13．148．0／22。因此⑥空应填入：202．13．148．0／22。

　　2．【解析】根据IP段202．13．157．10—202．13．157．50可知，该服务器组属于从RC的E0端1：3接人的子网。因此AC1应部署在路由器RC的E0端口。

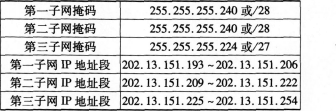

　　3．【解析l7<12<15台主机，可以用4位地址位表示，故掩码为28位。因此第一个子网的子网掩码为255．255．255．240或／28。同理，第二个子网的子网掩码为255．255．255．240或／28。第三个子网要求能容纳30台主机，即15<30<31台主机，可以用5位地址位表示，故掩码为27位。因此第三个子网的子网掩码为255．255．255．224或／27。将IP地址202．13．151．192／26写成二进制为11001010．00001101．10010111．11000000／26，网络号为11001010．00001101．10010111．11000000。而子网1、子网2的掩码为28位，子网3的掩码为27位，所以子网1的网络号为11001010．00001101．10010111．11000000，子网2的网络号为11001010．00001101．10010111．11010000，子网3的网络号为11001010．00001101．10010111．11100000。

　　如此，子网1的可用IP范围为11001010．00001101．10010111．11000001～11001010．00001101．10010111．11001110(除去网络号和广播地址，即全0和全l)，即202．13．151．193～202．13．151．206。因此第一个子网IP地址段为202．13．151．193～202．13．151．206。

　　同理，第二个子网IP地址段为202．13．151．209～202．13．151．222。子网3的可用IP范围为11001010．00001101．10010111．11100001～11001010．00001101．10010111．111111lO(除去网络号和广播地址，即全0和全1)，即202．13．151．225～202．13．151．254。因此第三个子网IP地址段为202．13．151．225～202．13．151．254。

　　
